上海芯熾SC1464是一款16位數據采集芯片，可以直接P2P替換ADI的AD7616。SC1464內置雙路16位SAR模數轉換器 (ADC)，支持對16個通道進行雙路同步采樣，每個通道均集成模擬輸入箝位保護和模擬濾波器。該器件還集成了靈活的數字濾波器、2.5V精密基準電壓源和基準電壓緩沖器以及串行和并行接口。
SC1464 采用5V單電源供電，可處理±10V、±5V 和±2.5V以及 ±16V、±8V和±1.6V輸入范圍的真雙極性輸入信號，同時每對通道支持以高達1MSPS的吞吐率和90dB SNR進行采樣。利用片內過采樣模式還可以實現更高的SNR性能，當過采樣率 (OSR) 為2時，SNR為92dB。 輸入箝位保護電路可承受電壓高達±30V，ESD等級可達8kV。SC1464模擬輸入阻抗為1M?，因此無需外加運算放大器驅動。
上海芯熾代理商深圳市綠都電子有限公司，可為您提供技術支持和銷售服務，聯絡方式：18822850727, [email protected], 0755-83777479。
一、產品特點
? 16 通道，雙路同步采樣
? 可獨立選擇通道輸入范圍
真雙極性：±10V、±5V、±2.5V
-±16V、±8V、±4V
? 5V 單模擬電源
? VDRIVE 電源電壓：2.3V 至 3.6V
? 完全集成的數據采集解決方案：
? ±30V 輸入箝位保護，8kV ESD
? 具有 1MΩ 模擬輸入阻抗的輸入緩沖器
? 一階抗混疊模擬濾波器
? 片上精密基準電壓及基準電壓緩沖器
? 雙通道 16 位逐次逼近寄存器 (SAR) ADC
? 吞吐率：2×1MSPS
? 集成數字濾波器的過采樣功能
? 靈活的序列器，支持突發模式
? 靈活的并行/串行接口：
-可選循環冗余校驗 (CRC) 錯誤檢查
? 支持硬件/軟件配置
? 性能：
-信噪比 (SNR)：92dB (500kSPS, 2 倍過采樣)
-信噪比 (SNR)：90 dB (1MSPS)
-總諧波失真 (THD)：?103dB
-低工作功耗：IVCC 30mA
? 工作溫度范圍：-40℃~125℃
? LQFP-80 封裝
二、產品應用
? 電力線路監測
? 保護繼電器
? 多相電機控制
? 儀表和控制系統
? 數據采集系統（DAS）

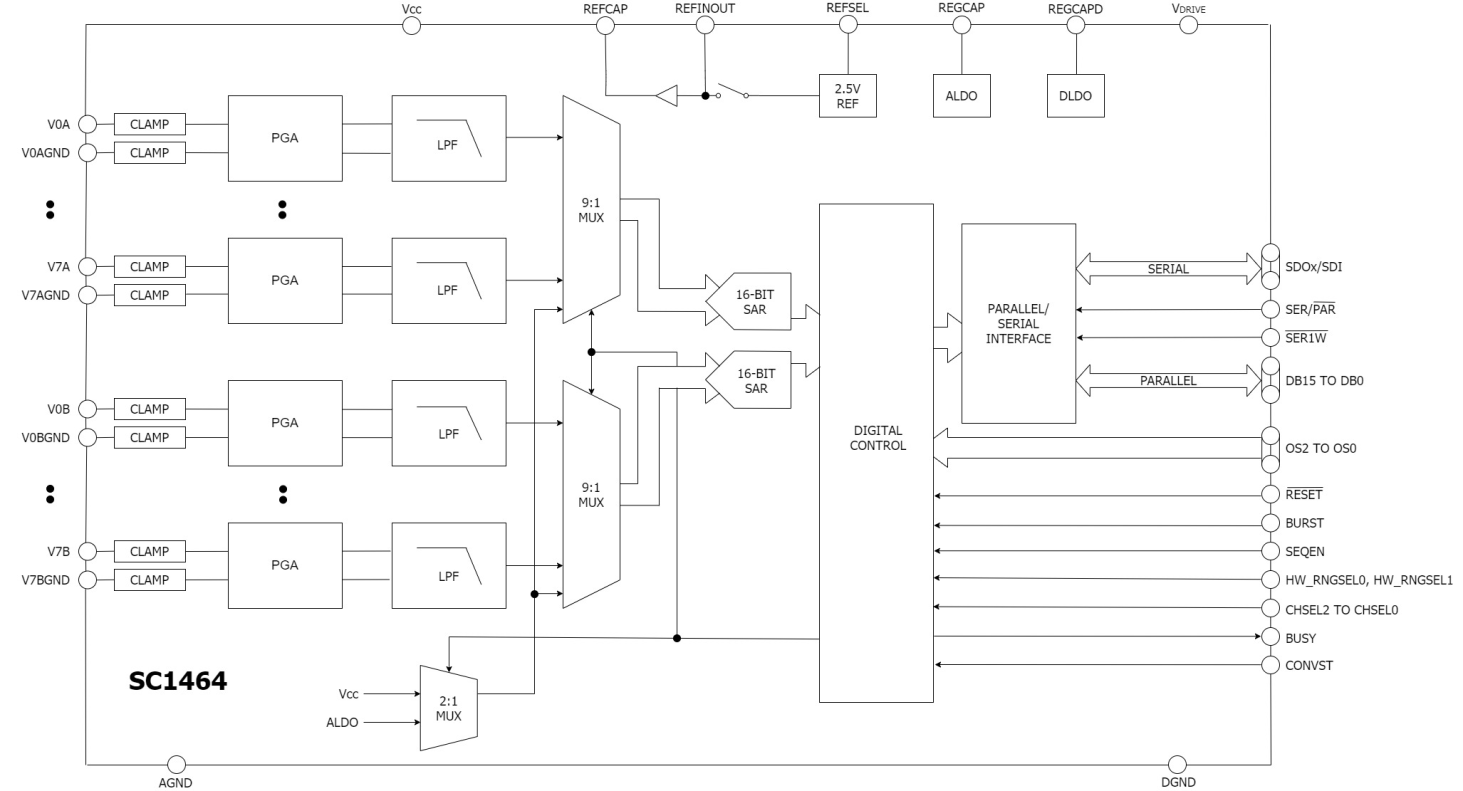

三、產品框圖
四、訂購信息
SC1464KCOUMZ LQFP80
