芯熾SC2601是一款低功耗單聲道音頻編解碼器，具有全差分輸出，支持在全差分配置下可編程模擬輸入。錄音路徑包含一個全差分輸入，低噪聲可編程增益放大器和自動增益控制（ALC）。在錄音過程中,通過內置的可編程濾波器來消除噪聲。播放路徑包括單聲道 DAC，可編程的音量控制及全差分輸出。
SC2601 針對語音錄音/播放進行了優化，非常適用于監控和語音應用，如車載 DV、IPCAMERNA、DVR、NVR、嬰兒監護器、智能玩具、智能機器人等。
1.1 系統
? I 2S/PCM 主串行或從串行數據端口
? I2C 接口
? 24 位，8 至 96kHz 采樣頻率
? 一對差分模擬輸入
? 自動電平控制（ALC）和噪聲門
DAC
? 95dB 信噪比，-85dB THD+N
? 動態范圍壓縮
低功耗
? 低待機電流
? 汽車
? 手機
? 玩具
? 行車記錄儀
? IP 攝像機
? 監控

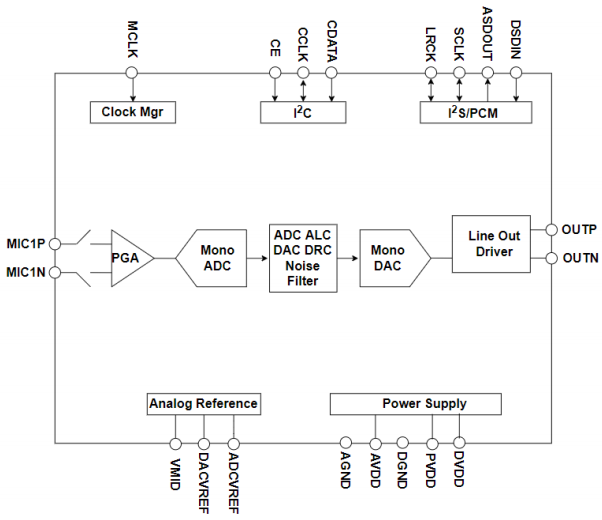

二、功能框圖
芯熾SC3601的產品功能框圖如下：

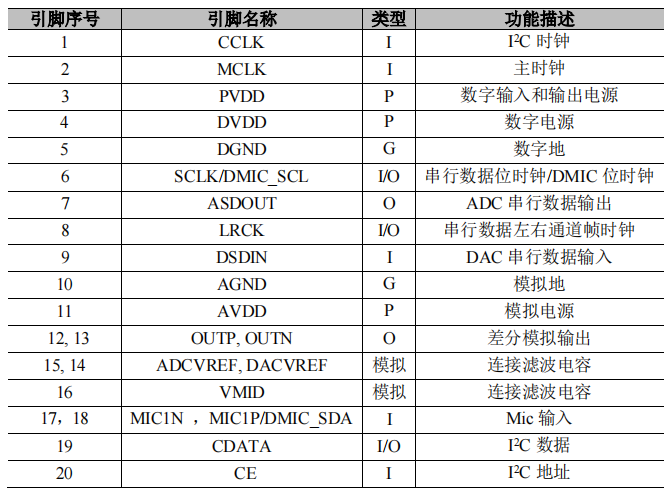

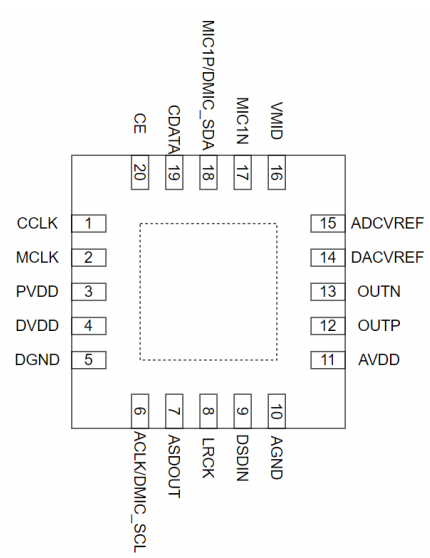

三、引腳配置及功能說明

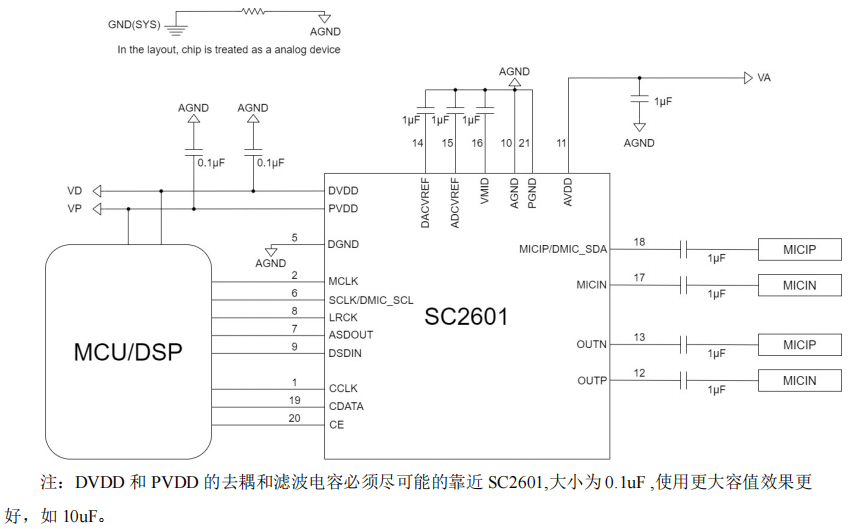

四、參考電路設計
五、電特性

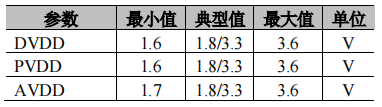

5.1 推薦工作條件

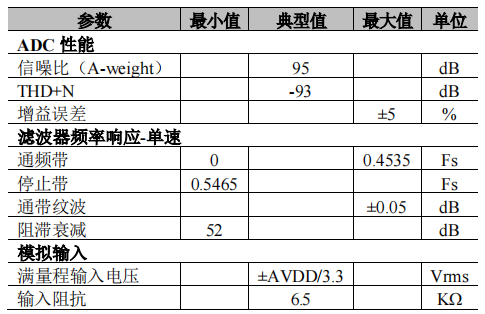

5.2 ADC 模擬及濾波器特性

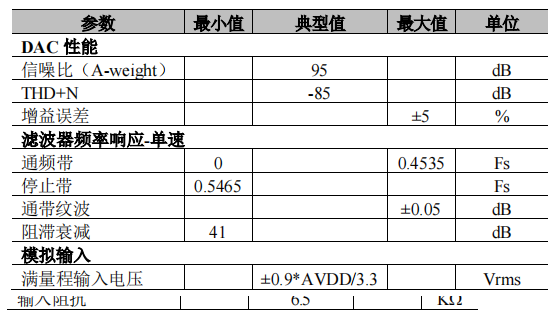

5.3 DAC 模擬及濾波器特性

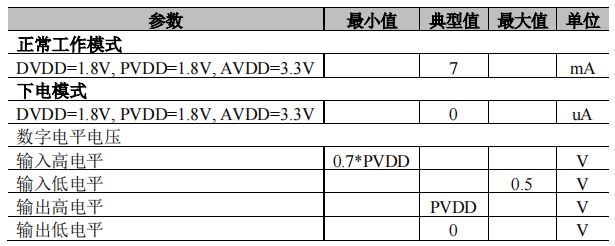

5.4 DC 特性

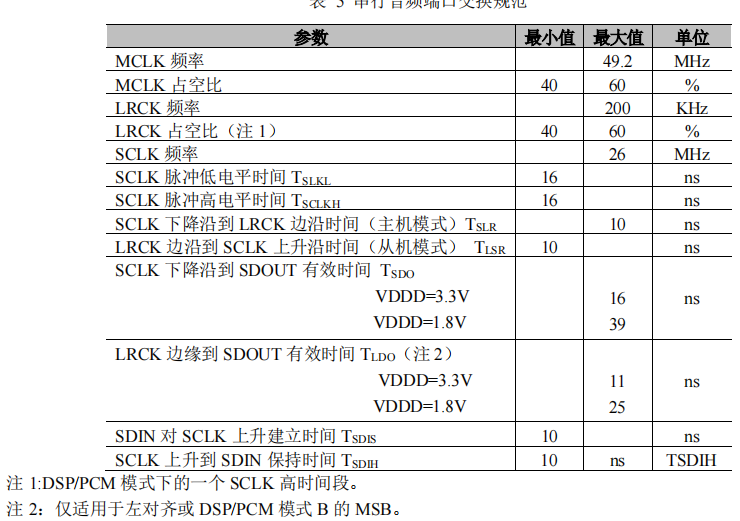

5.5 串行音頻端口交換規范
5.6 極限參數
模擬電源電壓. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0.3V 至 +3.6V
模擬輸入電壓范圍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AGND-0.3V 至 AVDD+0.3V
工作溫度范圍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40°C 至+105°C
對以上所列的最大極限值，如果器件工作在超過此極限值的環境中，很可能會對器件造成永久性破壞。在實際運用中，最好不要使器件工作在此極限值或超過此極限值的環境中。
芯熾SC2601低功耗單聲道音頻編解碼器規格書PDF下載：點擊下載
