為了更好地適應實際應用需求，KTH7815 還內置了磁場強度檢測功能。用戶可以根據具體情況通過編程設置過高和過低磁場強度的閾值，實時監測磁場強度并進行相應處理。這為用戶選擇合適的磁鐵和安裝距離提供了便利。此外，KTH7815 集成了 MTP（多次可編程存儲器），用于存儲重要配置參數。用戶可以存儲參考零角位置、ABZ 編碼器設置和磁場檢測閾值等信息，以便在不同應用場景下進行靈活配置和調整。
昆泰芯一級代理商深圳市綠都電子有限公司，為您提供技術支持和銷售服務，歡迎聯絡垂詢，聯絡方式：15818779883（微信同號），[email protected]，0755-83777479。
1 產品信息
- 16-bit 分辨率絕對角度輸出

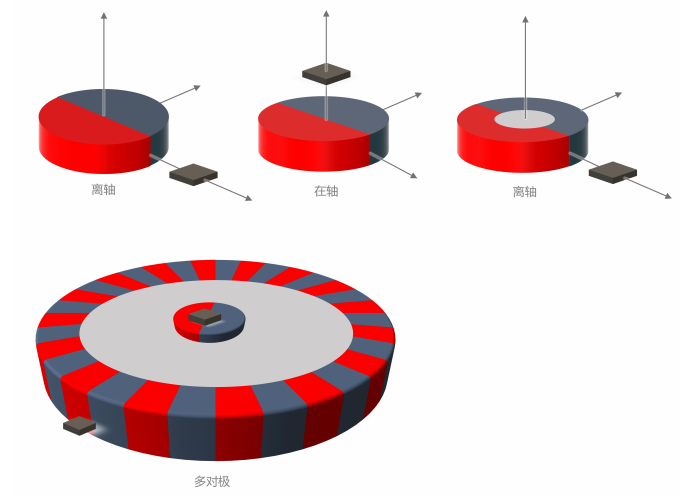

- 適用于各種在軸、離軸無接觸式場景
- SPI 通信：角度讀取、寄存器讀寫
- 內置可編程存儲器 MTP
- 工作電壓 3.3 或 5V 可選
- QFN-16L 封裝: 3mm x 3mm
- 絕對角度位置傳感器
- 離軸角度測量
- 閉環步進電機
- 屏蔽門
2 總體說明

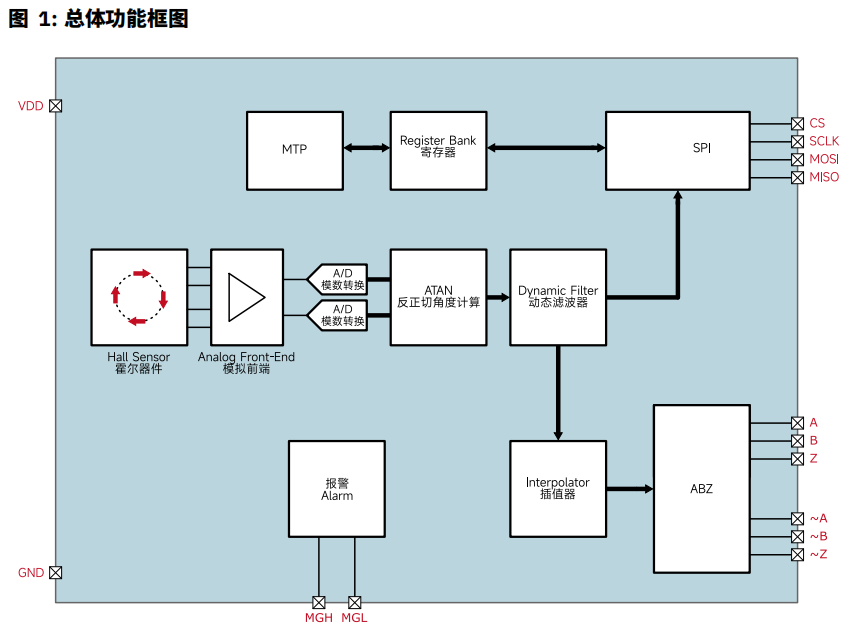

數字角度經過零點設置、轉動方向設置和濾波處理。編碼器的輸出接口可以通過 SPI 通信直接輸出濾波后的角度數值，用戶可以使用 MCU 或其他電路直接讀取。為了提高刷新頻率，濾波后的角度可以經過插值器處理，并輸出給 ABZ 角度編碼模塊，將角度轉換為所需的編碼信號。此外，系統的各種運行參數存儲在可編程的多次寫入存儲器（MTP）中，可以通過 SPI 命令進行修改，以滿足不同應用的需求。

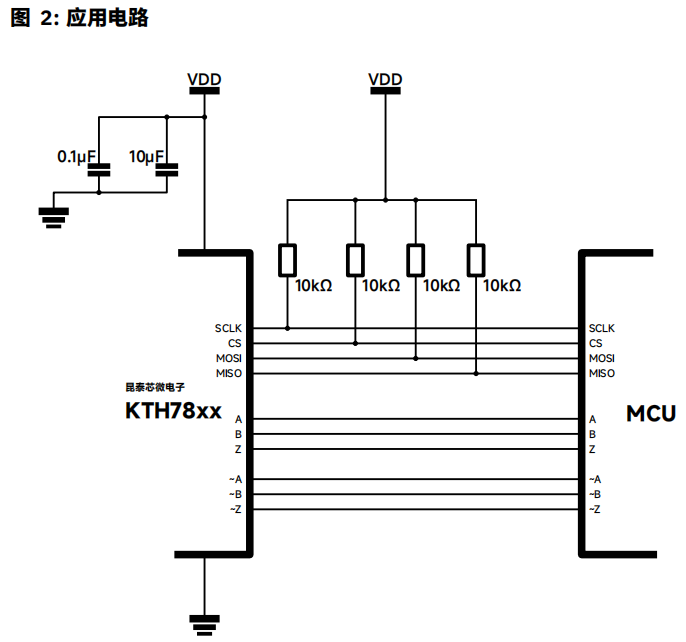

2.2 應用推薦電路

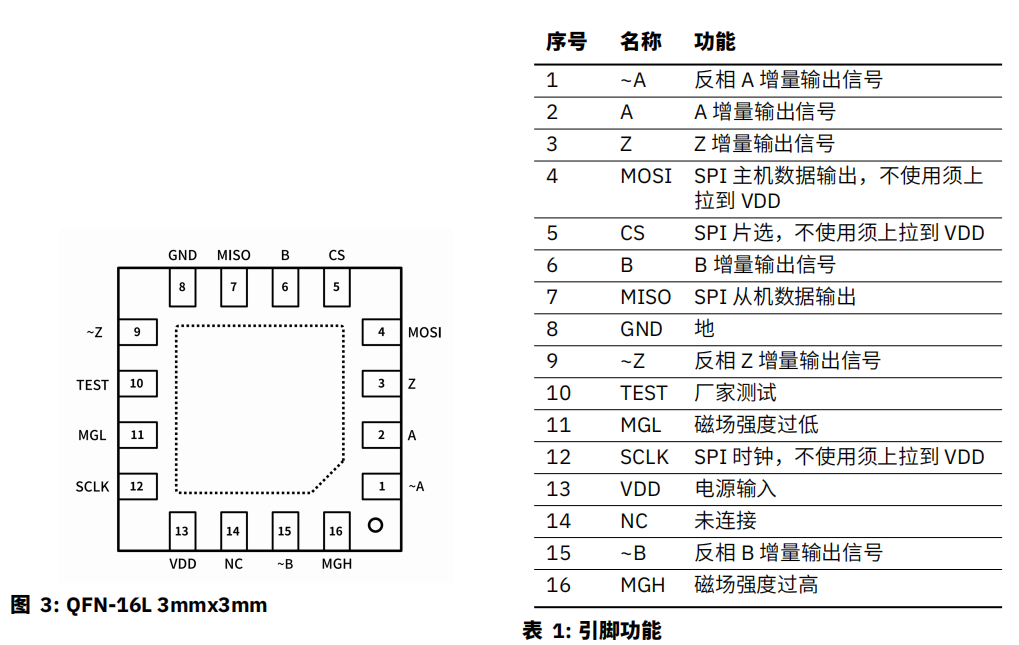

2.3 引腳定義

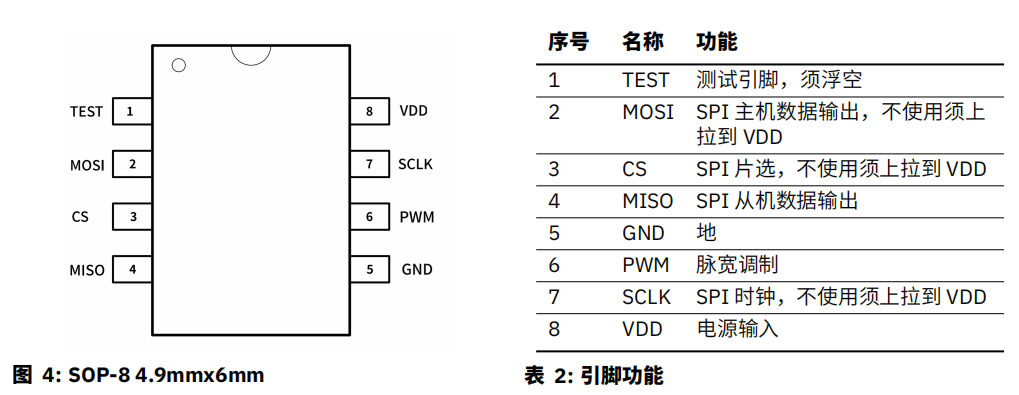

KTH7815提供QFN16和SOP8兩種封裝。
KTH7815產品規格書下載：點擊下載
