鼠標滾輪一般采用機械編碼器、光學編碼器或電磁編碼器（磁編）方案，綜合，其中磁編碼器方案因其結構簡單、精度高、壽命長、對灰塵和污染不敏感等優勢，已經逐步成為電競鼠標或其它高端鼠標的首選方案，羅技、雷蛇等多款競技電磁滾輪鼠標均已采用磁編方案。
昆泰芯授權代理商深圳市綠都電子有限公司可為您提供昆泰芯霍爾芯片的技術支持、芯片訂購、免費樣品和技術資料，歡迎來電垂詢，聯絡方式：0755-83777478, 15818779883, [email protected]。
一、機械編碼、光編、磁編滾輪方案對比
|
|
機械編碼器方案 | 光學編碼方案 |
磁編碼方案 |
| 原理 |
利用物理接觸（觸點和凸輪）來產生電信號 |
使用光源（通常是LED）和光電傳感器來檢測通過編碼盤上的透明和不透明區域產生的光線變化。 |
使用磁場變化來檢測滾輪的旋轉，通常通過磁鐵和霍爾效應傳感器實現。 |
| 優點 |
|
|
|
| 缺點 |
|
|
|
二、昆泰芯磁編碼滾輪方案

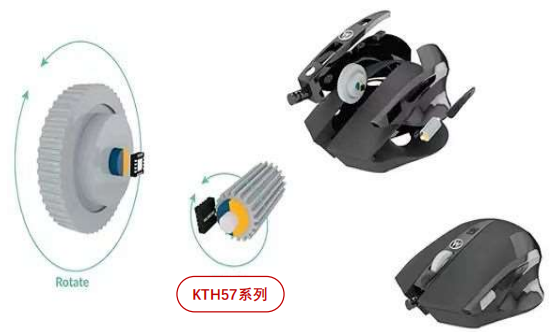

昆泰芯KTH5701或KTH5763是數字接口的3D霍爾傳感器，具有低功耗、高精度、支持離軸/在軸應用等優勢，可替代邁來世MelexiS MLX90392，應用于電磁鼠標滾輪，同時依托主控單片機的控制算法，亦可實現飛梭功能。
主要功能：通過昆泰3D霍爾KTH57系列可以實現鼠標滾輪的轉動檢測和按壓檢測，在客戶結構布局合理的情況下，昆泰KTH57系列(KTH5701或KTH5763)的檢測精度可以做到0.5度以內。
主要優勢：體積小，精度高，響應速度快，功耗低(待機1.4uA)，使用壽命長，防水，防塵，防污，防靜電，性價比高（開發簡單，模具設計簡單，生產組裝簡單）。

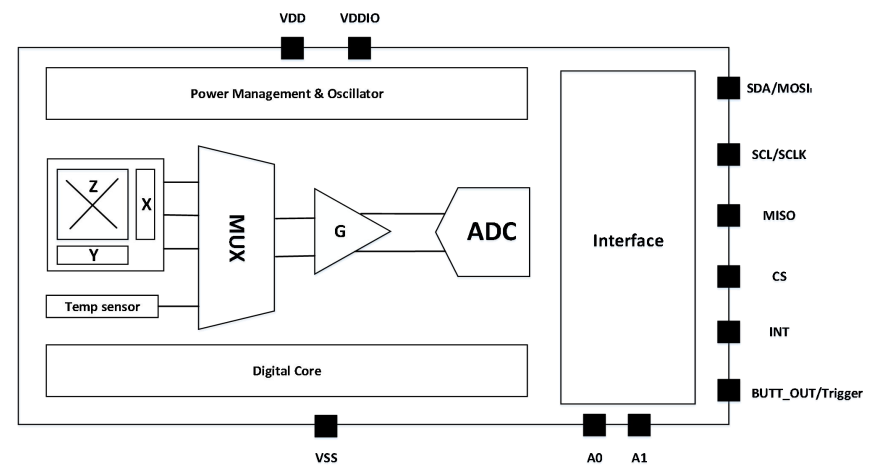

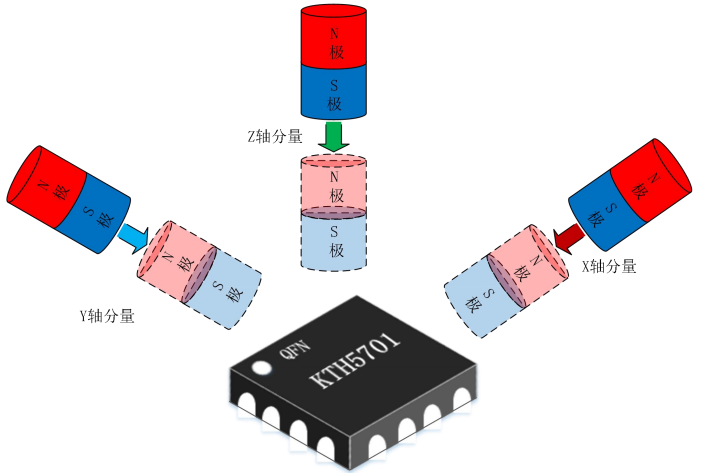

KTH5701內部分別集成了X 軸、Y軸和 Z 軸三個獨立的霍爾傳感器。信號鏈采用高精度運放通過 16 bit ADC 將模擬信號轉換成數字輸出。外部主機可以采用 SPI 或 I2C 兩種模式讀出測量數據。此外，在芯片內部集成了一個溫度傳感器用于磁場的溫度補償。
KTH5701 支持持續感應模式、喚醒睡眠模式和單次測量模式等多種工作模式，適用于不同的應用場景。BUTT_OUT 管腳用于檢測磁鐵與芯片之間的按鍵功能，并且也可以配置為 Trigger 模式，觸發單次測量。
同時，KTH5701 集成了 CORDIC 算法，支持平面的角度輸出（XY 平面，XZ 平面，YZ 平面）。增加幅值修調寄存器，極大方便了在軸、離軸兩種常見的旋鈕應用場景。支持所選平面對應的磁場閾值檢測（XY 平面，XZ 平面，YZ 平面），同一芯片能同時進行旋鈕、按鍵兩種場景的檢測。
三、技術資料
昆泰芯KTH5701數據手冊下載：點擊下載
