國民技術N32L436系列單片機數據手冊

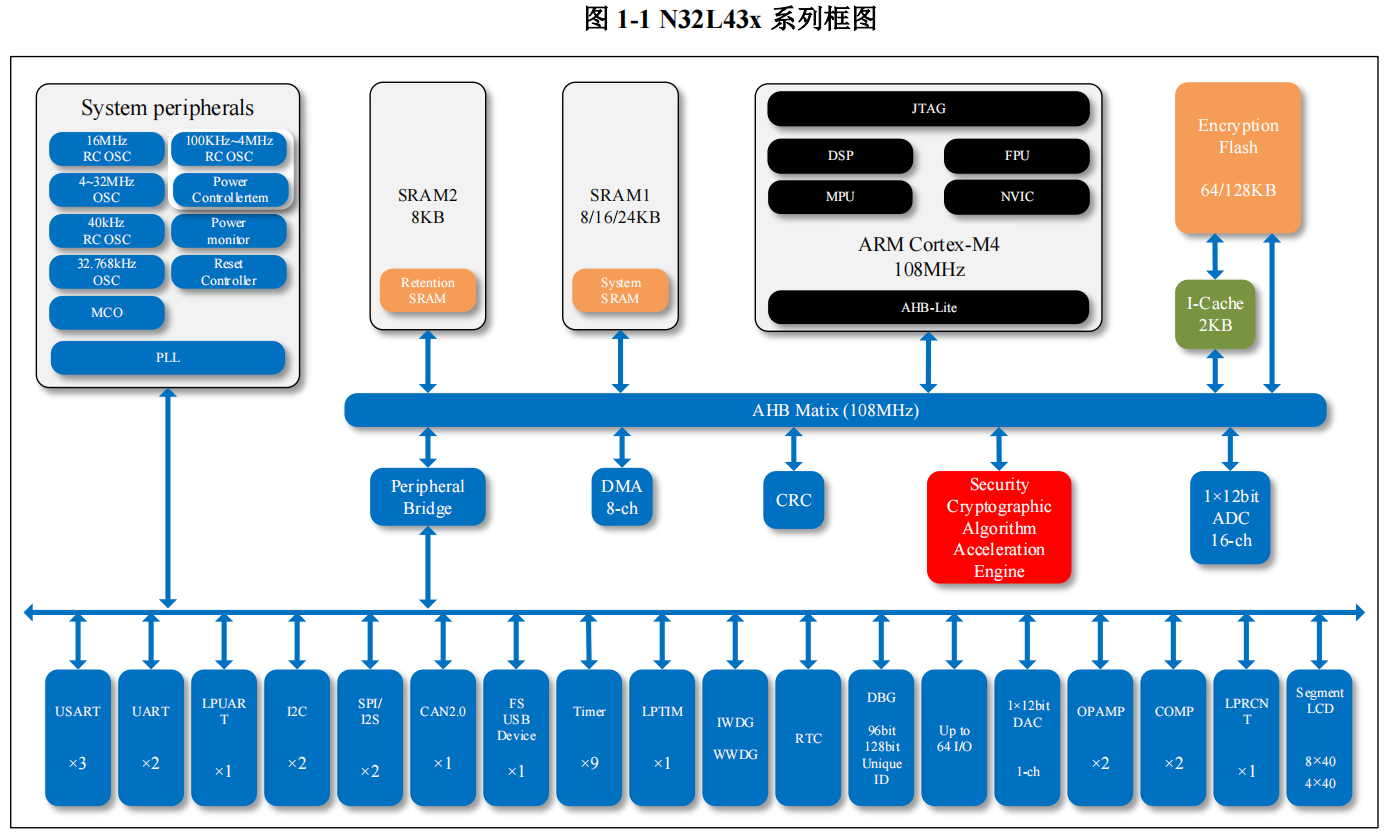

N32L43x系列微控制器產品采用高性能32位ARM Cortex?-M4F內核，集成浮點運算單元（FPU）和數字信號處理（DSP），支持并行計算指令。最高工作主頻108MHz，集成高達128KB片內加密存儲Flash，并支持多用戶分區權限管理，最大32KB嵌入式SRAM，包括8KB Retention RAM。內置一個內部高速AHB總線，兩個低速外設時鐘總線APB及總線矩陣，最多支持64個可復用I/Os，提供豐富的高性能模擬接口，包括1個12位5Msps ADC，多達16個外部輸入通道和3個內部通道，以及1個12位1Msps DAC、LPRCNT模塊支持低功耗LC無磁計量，集成多達320段的Segment LCD驅動接口。同時提供多種數字通信接口，包括5個U(S)ART、1個LPUART、2個I2C、2個SPI/ I2S、1個FS USB 2.0設備、1個CAN 2.0B通信接口，內置密碼算法硬件加速引擎，支持多種國際和國內加密算法硬件加速。N32L43x系列產品可穩定工作于-40°C至+105°C的溫度范圍，供電電壓1.8V至3.6V，提供多種電源模式供用戶選擇，符合低功耗應用的要求。該系列產品提供32/48/64/80引腳封裝，根據不同的封裝形式，芯片中的外設配置不盡相同。
N32L43X支持超低功耗的產品應用，且其具有豐富的片上資源和外設接口，內置LCD驅動和流量計，開發應用簡單高效，廣泛適用于各種智能表記如智能水表、燃氣表等等，及其它低功耗電子產品。
國民技術代理商深圳市綠都電子有限公司，為您提供正品現貨、技術支持、免費樣品、數據手冊，歡迎來電垂詢，聯絡方式：0755-83777478，18688790400，[email protected]。

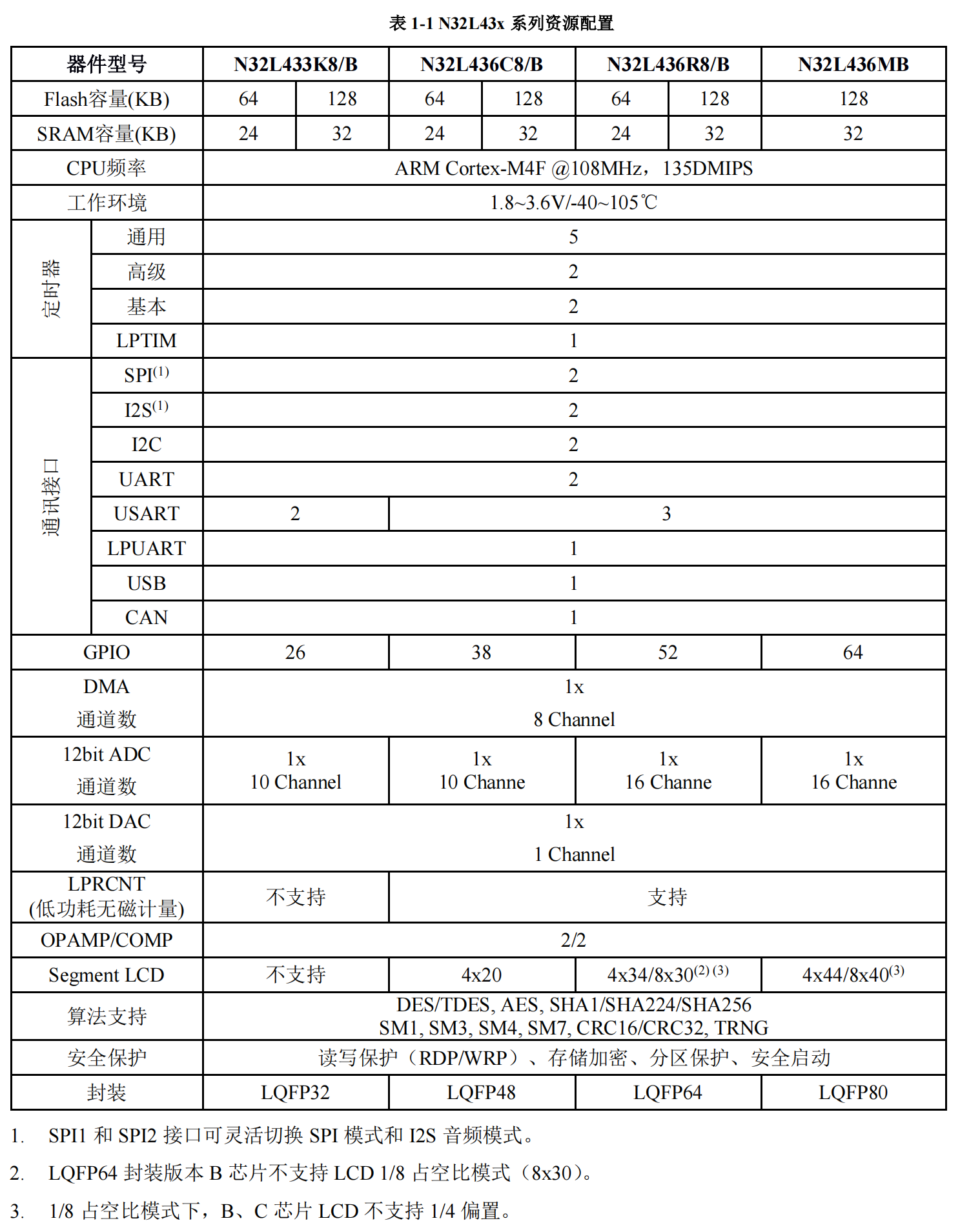

一、N32L43X系列單片機器件一覽
二、關鍵特性
內核 CPU
― 內置 2KB 指令 Cache 緩存，支持 Flash 加速單元執行程序 0 等待
加密存儲器
― 高達 128KByte 片內 Flash，支持加密存儲、多用戶分區管理及數據保護、硬件 ECC 檢查，10 萬次擦寫次數，10 年數據保持
低功耗管理
― STANDBY 模式：1.5uA，所有備份寄存器保持，IO 保持，可選 RTC Run，8KByte SRAM2 保持，
快速喚醒
― RUN 模式：90uA/MHz@108MHz
低功耗旋轉計數器（LPRCNT），支持低功耗 LC 無磁測量
Segment LCD 顯示驅動器，最高支持 176 段（4x44）或 320 段（8x40）
高性能模擬接口
― 2 個軌到軌運算放大器，內置最大 32 倍可編程增益放大器
― 1 個 12bit DAC，采樣率 1Msps
― 內部集成低壓檢測單元
― HSI：內部高速 RC16MHz
― LSI：內部低速 RC 40KHz
― MCO：支持 1 路時鐘輸出，可配置為低速或高速時鐘輸出
? 復位
― 支持看門狗復位
通信接口
― 1 個 LPUART，支持 STOP2 模式喚醒 MCU
― 2 個 I2C 接口，速率高達 1MHz，主從模式可配，從機模式下支持雙地址響應
― 1 個 CAN 2.0A/B 總線接口
1 個 DMA 控制器，支持 8 通道，通道源地址及目的地址任意可配
1 個 RTC 實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒，支持內外部時鐘校準定時計數器
― 5 個 16bit 通用定時計數器，每個定時器有 4 個獨立通道，支持輸入捕獲/輸出比較/PWM 輸出
― 2 個 16bit 基礎定時計數器
― 1 個 24bit SysTick
― 1 個 12bit 獨立看門狗(IWDG)
― 支持 SWD/JTAG 在線調試接口
安全特性
― 內置密碼算法硬件加速引擎
― 閃存存儲加密、多用戶分區管理單元(MMU)
― CRC16/32 運算
― 支持安全啟動，程序加密下載，安全更新
96 位 UID 和 128 位 UCID
― 工作電壓范圍：1.8V~3.6V
― 工作溫度范圍：-40℃～105℃
封裝
― LQFP48(7mmx7mm)
― LQFP80(12mm×12mm)
N32L433系列
N32L436系列
