國民技術N32L402系列單片機數據手冊
國民技術一級代理商深圳市綠都電子有限公司，為您提供正品現貨、技術支持、免費樣品、數據手冊，歡迎來電垂詢：18688790400（微信同號）
N32L40X系列低功耗單片機包含了N32L402、N32L403、N32L406三個系列的MCU，其中N32L402系列MCU相比較于另兩個系列，在保持了低功耗高性能的同時，減少了CAN接口，具有更高的性價比。
N32L402系列單片機量產型號為：N32L402C8Q7, N32L402C8L7, N32L402R8L7, N32L402CBQ7, N32L402CBL7,N32L402RBL7。
一、產品簡介

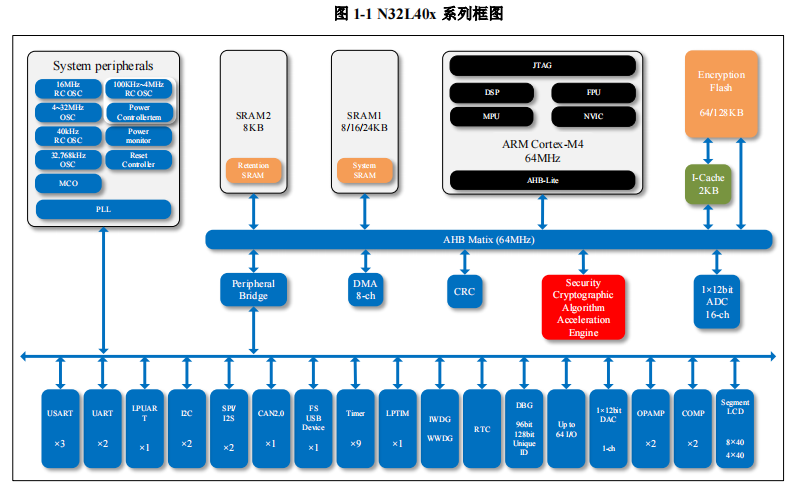

N32L40x系列微控制器產品采用高性能32位ARM Cortex?-M4F內核，集成浮點運算單元（FPU）和數字信號處理（DSP），支持并行計算指令。最高工作主頻64MHz，集成高達128KB片內加密存儲Flash，并支持多用戶分區權限管理，最大24KB嵌入式SRAM，包括8KB Retention RAM。內置一個內部高速AHB總線，兩個低速外設時鐘總線APB及總線矩陣，最多支持64個可復用I/Os，提供豐富的高性能模擬接口，包括1個12位4.5Msps ADC，多達16個外部輸入通道和3個內部通道，以及1個12位1Msps DAC，集成多達320段LCD驅動接口。同時提供多種數字通信接口，包括5個U(S)ART、1個LPUART、2個I2C、2個SPI/ I2S、1個FS USB 2.0設備、1個CAN 2.0B通信接口，內置密碼算法硬件加速引擎，支持多種國際和國內加密算法硬件加速。N32L40x系列產品可穩定工作于-40°C至+105°C的溫度范圍，供電電壓1.8V至3.6V，提供多種電源模式供用戶選擇，符合低功耗應用的要求。該系列產品提供32/48/64/80引腳封裝，根據不同的封裝形式，芯片中的外設配置不盡相同。
二、關鍵特性
― 32 位 ARM Cortex-M4 內核+FPU，單周期硬件乘除法指令，支持 DSP 指令和 MPU
― 最高主頻 64MHz，80DMIPS
― 高達 128KByte 片內 Flash，支持加密存儲、多用戶分區管理及數據保護、硬件 ECC 檢查，10 萬次擦寫次數，10 年數據保持
低功耗管理
― STOP2 模式：3uA、RTC Run、8KByte SRAM2 保持、CPU 寄存器保持、IO 保持、快速喚醒
― RUN 模式：60uA/MHz@64MHz
Segment LCD 顯示驅動，最高支持 176 段（4x44）或 320 段（8x40）
― 2 個軌到軌運算放大器，內置最大 32 倍可編程增益放大器
― 1 個 12bit DAC，采樣率 1Msps
― 內部集成低壓檢測單元
― LSE：32.768KHz 外部低速晶體
― LSI：內部低速 RC 40KHz
― MCO：支持 1 路時鐘輸出，可配置為低速或高速時鐘輸出
― 支持上電/欠壓/外部引腳復位
最大支持 64 個 GPIOs
通信接口
― 1 個 LPUART，支持 STOP2 模式喚醒 MCU
― 2 個 SPI 接口，速度高達 16Mbps，支持 I2S 通信
― 1 個 USB 2.0 全速設備接口
― 1 個 CAN 2.0A/B 總線接口
1 個 RTC 實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒，支持內外部時鐘校準
― 2 個 16bit 高級定時計數器，支持輸入捕獲，互補輸出，正交編碼輸入，最高控制精度 9.25ns；每個定時器有 4 個獨立的通道，其中 3 個通道支持 6 路互補 PWM 輸出
― 2 個 16bit 基礎定時計數器
― 1 個 24bit SysTick
― 1 個 12bit 獨立看門狗(IWDG)
― 支持 SWD/JTAG 在線調試接口
― 支持 UART 和 USB Bootloader
― 內置密碼算法硬件加速引擎
― 閃存存儲加密、多用戶分區管理單元(MMU)
― CRC16/32 運算
― 支持安全啟動，程序加密下載，安全更新
96 位 UID 和 128 位 UCID
― 工作電壓范圍：1.8V~3.6V
― ESD：±4KV（HBM 模型），±1KV（CDM 模型）
― QFN32(4mm×4mm)
― QFN48(6mm×6mm)
― QFN64(8mm×8mm)
― LQFP80(12mm×12mm)
訂購型號
N32L402C8Q7, N32L402C8L7, N32L402R8L7, N32L402CBQ7, N32L402CBL7, N32L402RBL7
N32L403K8Q7, N32L403KBQ7, N32L403KBQ7-1 (1)
N32L406C8Q7, N32L406R8Q7, N32L406CBL7, N32L406RBL7, N32L406MBL7
