國民技術N32H762高性能M7單片機數據手冊
一、N32H762系列單片機產品簡介
國民技術N32H762系列高性能H7系列單片機，采用ARM Cortex-M7內核，運行頻率高達600MHz，支持雙精度浮點運算和DSP指令。2~4MB的片上FLASH，集成高達1504KB 的SRAM（包括 1024KB TCM SRAM 和 480 KB SRAM）+ 4KB Backup SRAM，集成3個12bit 5Msps ADC、4 個高速比較器，6個12bit DAC，集成多個高速 U(S)ART、I2C、xSPI、SPI、USBFS Dual Role、USBHS Dual Role、CAN-FD、SDRAM、FEMC、SDMMC 、10/100/1000M 以太網通信接口，支持數字相機接口（DVP）、 支持 TFT-LCD 圖形界面、JPEG 硬件編解碼器和GPU，內置高性能加密算法硬件加速引擎，支持AES/TDES、SHA、SM4算法，支持TRNG真隨機數發生器，支持CRC8/16/32。支持多達166個GPIO，支持的封裝類型包括LQFP176、UFBGA176+25、LQFP208、TFBGA240+25封裝。N32H762系列產品可穩定工作于-40°C 至+105°C的溫度范圍，供電電壓1.8V至3.6V，提供多種功耗模式。
深圳市綠都電子有限公司是國民技術的核心代理商，可為您提供銷售與技術服務，歡迎來電垂詢，聯絡方式：0755-83777478, 18688790400，[email protected]。
N32H762系列單片機量產型號為：N32H762IKL7, N32H762IIL7, N32H762IKB7, N32H762IIB7, N32H762BKL7,N32H762BIL7, N32H762XKB7, N32H762XIB7。

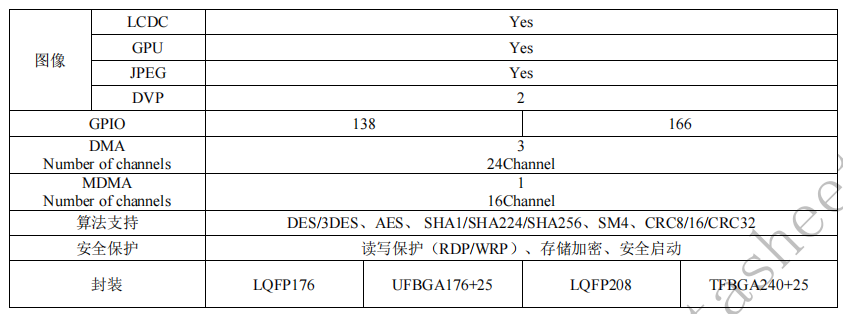

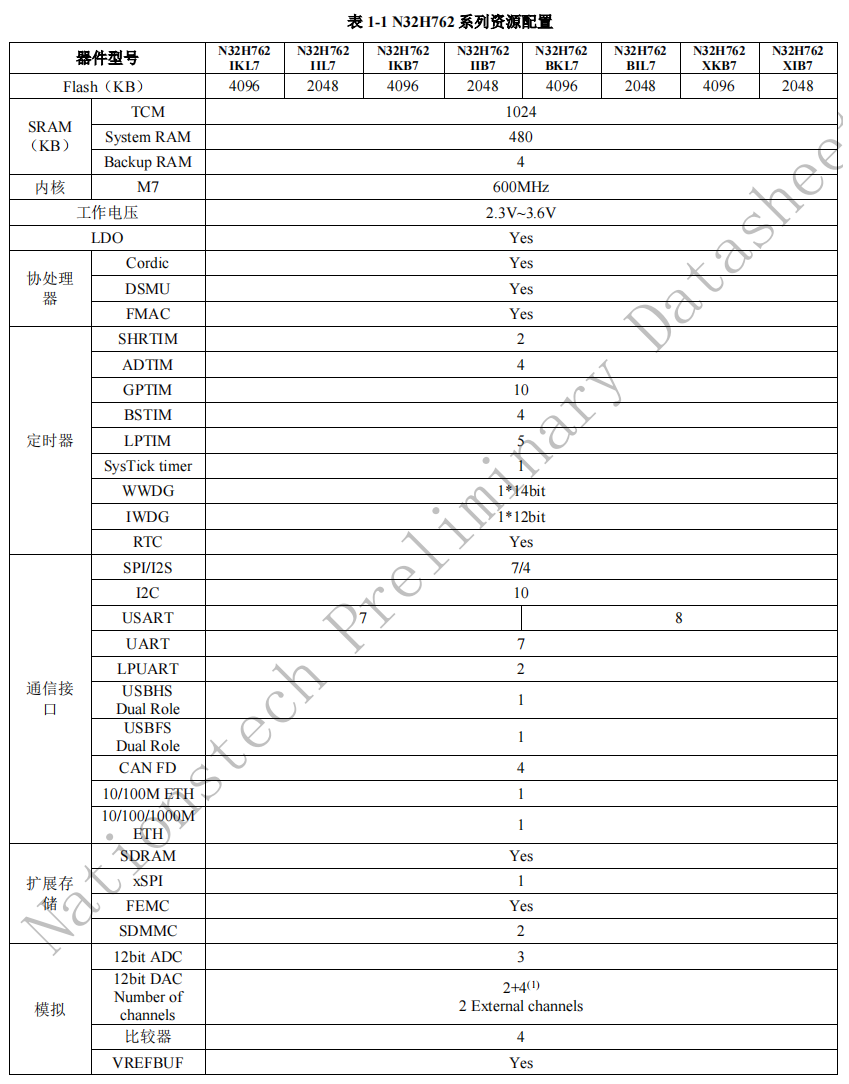

N32H762系列單片機資源配置如下表：
二、N32H762與ST意法半導體M7單片機的替換關系
N32H762在性能更優、資源更豐富的同時，全面兼容ST的H7系列單片機，可以P2P替換ST意法半導體的STM32H7A3、STM32H7B3、STM32H7B0、STM32F745、STM32F746、STM32H742、STM32H743、STM32H750、STM32H753等M7單片機，詳細替換關系如下：
N32H762IKL7可以P2P替換：STM32H7A3IIT6, STM32H7B3IIT6, STM32H7B0IBT6, STM32F745IGT6, STM32F745IIT6, STM32F746IET6, STM32F746IGT6, STM32H742IIT6, STM32H742IGT6,STM32H743IIT6, STM32H743IGT6, STM32H750IBT6, STM32H753IIT6
N32H762IIL7可以P2P替換：STM32H7A3IIT6, STM32H7B3IIT6, STM32H7B0IBT6, STM32F745IGT6, STM32F745IIT6, STM32F746IET6, STM32F746IGT6, STM32H742IIT6, STM32H742IGT6,STM32H743IIT6, STM32H743IGT6, STM32H750IBT6, STM32H753IIT6
N32H762IKB7可以P2P替換：STM32H753IIH6
N32H762IIB7可以P2P替換：STM32H753IIH6
N32H762BKL7可以P2P替換：STM32F745BET6, STM32F745BGT6, STM32F746BET6, STM32F746BGT6, STM32H742BIT6, STM32H742BGT6, STM32H743BIT6, STM32H743BGT6, STM32H753BIT6
N32H762BIL7可以P2P替換：STM32F745BET6, STM32F745BGT6, STM32F746BET6, STM32F746BGT6, STM32H742BIT6, STM32H742BGT6, STM32H743BIT6, STM32H743BGT6, STM32H753BIT6
N32H762XKB7可以P2P替換: STM32H750XBH6, STM32H753XIH6
N32H762XIB7可以P2P替換：STM32H750XBH6, STM32H753XIH6
三、關鍵特性
― 32 位 ARM Cortex-M7 內核，雙精度浮點運算單元，支持 DSP 指令和 MPU
― 最高主頻 600MHz，1284DMIPS
― 1504KB 內置 SRAM，支持 ECC 校驗
480KB 片內 SRAM
― 4KB Backup SRAM，支持 ECC
― Run 模式：
― Stop0 模式：SRAM、TCM、RTC 、LSE、IWDG 使能
― Standby 模式：Backup SRAM、RTC 、IWDG、LSE、備份寄存器使能，SRAM、TCM 關閉
― 4MHz~50MHz 外部時鐘輸入
― 內置 3 個高速 PLL
― 內部高速 RC 64MHz
― 支持看門狗復位和軟件系統復位
高速通信接口
― 2 個 LPUART 接口
― 7 個 SPI 接口，支持主/從模式，速率高達 50 MHz
― 1 個 USBHS Dual Role 接口，支持內置高速 PHY
― 4 個 CAN-FD 總線接口
― 4 個高速模擬比較器
― 6 個 12 bit DAC，其中 2 個 1Msps 的 DAC 支持帶 Buffer 和不帶 Buffer 單獨對外輸出，對內輸出只支持不帶 Buffer 模式；同時對內對外輸出必須開啟 Buffer；另外 4 個 DAC 僅支持對芯片內 1 個輸出通道，采樣速率 15Msps，支持對內輸出且不帶 Buffer 輸出
― 支持 1 路參考電壓 VREFBUF (1.5V/1.8V/2.048V/2.5V 可配置)
― 1 個溫度傳感器
― 8 個內置在 DSMU 中的 PDM 數字麥克風接口
― 1 個 xSPI 接口，支持 1/2/4/8 位數據寬度、主/從可配置，速率高達 133 MHz，可用于外擴SRAM、PSRAM 和 Flash，支持XIP
― 1 個 SDRAM 接口，速率高達 133 MHz
― 2 個數字攝像頭接口(DVP)，支持 8/10/12/16bit，速率高達 110MHz
― 內置 2.5D 圖形處理器，支持圖像縮放，旋轉，混合，抗鋸齒，紋理映射等
電機控制 Cordic 加速器，支持三角函數和雙曲函數加速，支持浮點輸入和輸出
內置濾波算法加速器 FMAC，支持 FIR、IIR 濾波
RTC 實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒，支持內外部時鐘校準
― 2 個 16 位超高精度定時計數器(SHRTIM1/ SHRTIM2)，最高控制精度 100ps，每個超高精度定時計數器有 1 個主定時器和 6個 16bit 從定時器單元。每個定時器單元有 2 個獨立的通道，支持 12 個獨立 PWM 輸出或 6 對互補 PWM 輸出
― 10 個 16 位通用定時器(GTIMA1~7,GTIMB1~3)，每個定時器 4 個獨立通道，支持輸入捕獲、輸出比較、PWM 生成
― 5 個 16bit 低功耗定時器(LPTIM1~5)，可工作在 Stop2 模式下
編程方式
― 支持 USB、UART Bootloader
― FLASH 有多達 4 個加密分區，支持存儲加密
― 內置密碼算法硬件加速引擎，支持 AES/TDES、SHA、SM4 算法
― 支持安全啟動，程序加密下載，安全更新、支持外部高速和低速時鐘失效監測
― 支持防拆監測
2.3V~3.6V
― USB IF
― LQFP176(24mm x 24mm)
― LQFP208(28mm x 28mm)
― TFBGA240+25(14mm x 14mm)
N32H762xxx7
訂購型號
