國民技術N32H474系列微控制器產品內置超高精度定時器（SHRTIM），基于32位ARM Cortex?-M4F內核，支持單精度浮點運算和DSP指令，最高工作 主頻200MHz，集成高達512KB嵌入式Flash，192KB SRAM(包括32KB CCM SRAM) + 4KB Backup SRAM， 集成4個12bit 4.7Msps ADC、8個12bit DAC、4個PGA、7個COMP，集成USB FS Device、U(S)ART、I2C、 SPI、CAN-FD等通信接口，支持xSPI高速存儲接口，支持I2S音頻接口，支持超高精度定時器，支持多個高 級定時器、通用定時器、基本定時器、低功耗定時器，支持Cordic和FMAC，內置密碼算法硬件加速引擎， 支持AES/TDES、SHA、SM3、SM4、MD5算法，支持TRNG真隨機數發生器，支持CRC16/32。 N32H474系列產品可穩定工作于-40°C至+105°C的溫度范圍，供電電壓1.8V至3.6V，提供多種功耗模式。
國民技術N32H474系列單片機超高分辨率定時器SHRTIM，可生成多達 12 路高度精確定時數字信號，主要用于驅動開關模式電源或數字電源轉換系統，但也可用于對時間分辨率有極高要求的應用。 該定時器采用模塊化架構，可生成獨立波形或耦合波形。波形由獨立式定時信號（使用計數器和比較單元） 以及多種外部事件（如模擬或數字反饋以及同步信號）確定，因此可生成大量不同的控制信號（PWM、相 移、恒定 Ton...），從而滿足大部分轉換拓?fù)涞男枨蟆?為實現控制和監測用途，該定時器還具有定時測量功能，并連接到內置的 ADC 和 DAC 轉換器。此外， 該定時器還具有輕載管理模式，能夠處理各種故障機制，從而實現安全關斷。
國民技術可提供從STM32G474的HRTIM到N32H474的SHRTIM的軟件移植全套移植指南。
國民技術一級代理商深圳市綠都電子有限公司，為您提供專業的技術支持和銷售服務，歡迎聯絡，聯絡方式：18822850727, [email protected], 0755-83777483。
一、N32H474 SHRTIM的主要特性
1. 多個定時單元

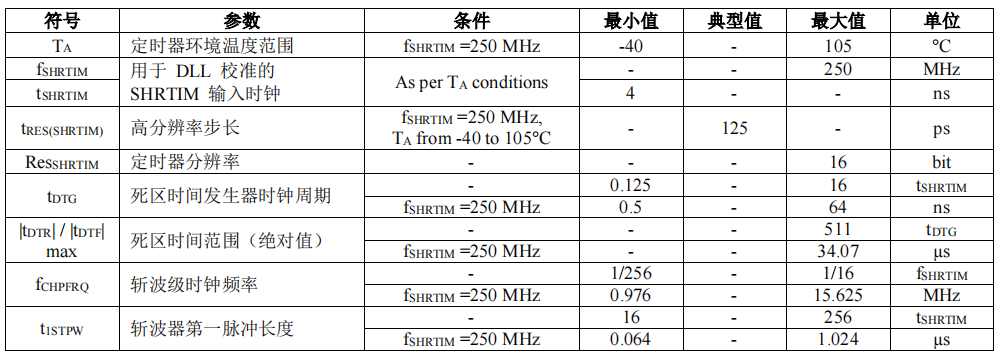

- 125ps 分辨率，所有輸出均支持全分辨率，可在觸發單脈沖模式下調整占空比、頻率和脈寬
- 6 個16 位定時單元（每個定時單元包含 1 個獨立計數器和 5 個比較單元（比較單元5專用于ADC 觸發））
- 12 路輸出可通過任何定時單元控制，每條通道多達 32 個置位/ 復位源模塊化結構可滿足多種配有 1 或 2 個開關的獨立轉換器的需求，也可滿足少數大型多開關拓?fù)?的需求
2. 多達 10 個外部事件，可用于任何定時單元
- 可編程極性和邊沿有效性
- 10 個事件用于快速異步模式
- 10 個事件用于可編程數字濾波器
- 利用消隱和窗口模式實現偽事件過濾
- 10 個外部事件全映射到任意 GPIO 或任意模擬比較器
3. 多條通道可連接到內置模擬外設
- 10 個用于 ADC 轉換器的觸發信號，ADC 觸發信號可全映射到任意比較單元
- 3 個用于 DAC 轉換器的觸發信號
- 7 個用于模擬信號調理的比較器
4. 豐富的保護機制
- 6 路故障輸入可組合使用并關聯到任何定時單元
- 6 條故障輸入可全映射到任意模擬比較器
- 可編程極性和邊沿有效性，數字濾波器
- 對諧振變換器配有專門的延時保護
5. 多個 SHRTIM 實例可與外部同步輸入/ 輸出同步
6. 多功能輸出級
- 全分辨率時間插入
- 可編程輸出極性
- 斬波模式
7. 突發模式控制器，可同時處理多個轉換器上的輕載操作，支持 32 位突發模式計數
8. 8 個中斷向量，每個向量最多具有 14 個源
9. 7 個 DMA 請求，最多具有 14 個源，可通過突發模式實現多寄存器更新
二、SHRTIM的功能描述
SHRTIM 可分為以下幾個子實體：
- 主定時器
- 定時單元（定時器 A 到定時器 F）
- 輸出級
- 突發模式控制器
- 外部事件和故障信號調節邏輯，由所有定時器共享
- 系統接口
主定時器基于 16 位遞增計數器。它可通過 4 個比較單元置位/ 復位 12 路輸出中的任何一路，并向 6 個 定時器單元提供同步信號。其主要用途是使定時器單元受唯一的時鐘源控制。交錯降壓轉換器是一個典型 的應用示例，主定時器在其中管理著多個單元之間的相移。比較單元 5 專用于 ADC 觸發。 定時器單元既可以獨立工作，也可以與其他定時器（包括主定時器）配合工作。每個定時器都可控制兩路輸 出。輸出置位/復位事件可以由定時單元比較寄存器觸發，或者由來自主定時器、其他定時器的事件或外部 事件觸發。
輸出級有多種用途
- 在互補 PWM 模式下配置 2 路輸出時添加死區
- 將載波頻率添加到調制信號上
- 通過將輸出異步置為預定義的安全電平來管理故障事件
在輕載運行的情況下，突發模式控制器可控制一個或多個定時器。突發長度和周期、以及輸出的空閑狀態 可通過編程設定。
外部事件和故障信號調理邏輯包括：
- 輸入選擇 MUX（例如，為給定外部事件通道選擇數字輸入或片上時鐘源）
- 極性和邊沿有效性編程
- 數字濾波
系統接口允許 SHRTIM 與 MCU 的其余部分進行交互：
- 向 CPU 發出中斷請求
- 通過 DMA 控制器自動訪問存儲器，包括 SHRTIM 特有的突發模式
- 觸發 ADC 和 DAC 轉換器
SHRTIM 寄存器分為 7 組：
- 主定時器寄存器
- 定時器 A 到定時器 F 寄存器
- 通用寄存器，用于所有定時器單元共用的功能
注：根據文檔編寫約定，在文本和寄存器中對于 6 個定時單元的引用統一用“x”字母表示（x 可以是 A 到 F 的任意值）。
三、國民技術N32H474系列訂購型號
N32H474xC系列
N32H474CCU7 N32H474CCL7, N32H474RCL7, N32H474MCL7, N32H474VCL7, N32H474QCL7
N32H474CCU8 N32H474CCL8, N32H474RCL8, N32H474MCL8, N32H474VCL8, N32H474QCL8
N32H474xE系列
N32H474CEU7 N32H474CEL7, N32H474REL7, N32H474MEL7, N32H474VEL7, N32H474QEL7
N32H474CEU8 N32H474CEL8, N32H474REL8, N32H474MEL8, N32H474VEL8, N32H474QEL78
