磁軸鍵盤利用線性霍爾感知鍵軸位移，通過計算磁場變化量，從而精確測量軸芯位移距離，這種非接觸式的觸發方式使得按鍵觸發精度極高。這種新型的游戲鍵盤一經面世就風靡全球游戲界，在《VRLORANT》（國內又名無畏契約）、《英雄聯盟》、《反恐精英：全球攻勢》等游戲中，磁軸精準的按鍵觸發可以保證指令快速且準確地傳達，減少誤操作，磁軸鍵盤在快速操作、連續操作、技能釋放、急劇走位、精準射擊等操作中，具有無與倫比的優勢。
磁軸鍵盤具有觸發精確、響應速度快、壓力感應功能出色、可訂制性強、使用壽命長等優勢，最新一代8K磁軸鍵盤理論上可以實現鍵盤每秒向電腦發送8000次按鍵信號，堪稱電競界的神器。
軸鍵盤參考方案推薦采用國民技術N32H482REL7主控單片機，昆泰芯KTH3105比例式線性霍爾傳感器，中微愛芯CD4051模擬開關和AiP33091恒流RGB LED驅動芯片。昆泰芯的下一代支持Sleep功能的超低功耗霍爾芯片將支持8K磁軸鍵盤及三模磁軸鍵盤。
深圳市綠都電子有限公司是國民技術、昆泰芯和中微愛芯的代理商，為您提供磁軸鍵盤關鍵芯片的技術支持和銷售服務，歡迎來電垂詢，聯絡方式：18822850727，0755-83777479，[email protected]。

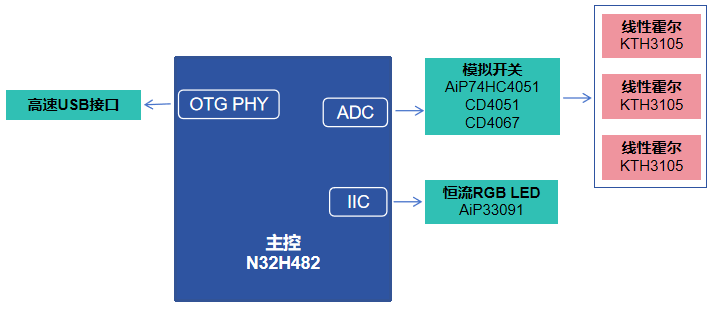

一、磁軸鍵盤方案框圖
二、芯片選型
1、主控芯片N32H482系列單片機（N32H482REL7）
推薦采用國民技術N32H482系列單片機，核心優勢在于高主頻、OTG高速USB接口（內置PHY）、內置42~51路ADC。
N32H482系列單片機采用32 bit ARM Cortex-M4F內核，主頻240MHz, 支持浮點運算和DSP指令，512KB嵌入式Flash, 192KB SRAM, 4個12bit 4.7Msps ADC(最多支持64路)、2個12bit DAC, 集成USB FS Device、USB FS OTG、U(S)ART、I2C、SPI等通信接口，支持SDIO、FEMC、xSPI高速存儲接口，支持I2S音頻接口，支持多個高級定時器、通用定時器、基本定時器、低功耗定時器，內置密碼算法硬件加速引擎，支持AES/TDES、SHA、SM3、SM4、MD5算法，支持TRNG真隨機數發生器，支持CRC16/32。N32H482系列單片機有LQFP48, LQFP64, LQFP100, LQFP144等封裝，常用型號為N32H482CCL7，N32H482RCL7，N32H482REL7，N32H482VEL7。
2、霍爾芯片
推薦采用昆泰芯的KTH3105比例式線性霍爾傳感器，具有低功耗、高靈敏度、低噪聲、一致性好的優勢。
KTH3105是一款線性霍爾效應傳感器，可按比例響應磁通量密度。KTH3105內部電路包含霍爾傳感器、線性放大器和推挽輸出級電路。具有高速、低噪聲輸出特性，在-40℃至125℃ 的寬溫度范圍內實現線性性能。可用于消費類、工業類各種磁場檢測。
KTH3105具有高靈敏度，可以準確的反應微弱磁場的變化。當不存在磁場時，模擬輸出 1/2 VDD。輸出會隨施加的磁通量密度呈線性變化。多種靈敏度可供用戶選擇。南北磁極產生唯一的電壓。KTH3105可檢測垂直于封裝頂部的磁通量。采用高品質SOT-23 ,TO-92S,DFN1616 封裝以適配各種應用。
KTH3105線性霍爾產品特點
- 比例式線性霍爾效應磁傳感器
- 軌到軌模擬輸出
- 低噪聲輸出電壓
- 寬工作電壓范圍：3.0V~5.5V
- 低功耗：[email protected] VDD
[email protected] VDD
- 高速30KHz帶寬
- VDD/2 靜態輸出，可檢測N極和S極磁場
- 靈敏度:
3.30mV/Gs KTH3105系列@VDD=3.3V
5.00mV/Gs KTH3105系列@VDD=5V
- 封裝類型：SOT-23 TO-92S DFN1616
- 工作溫度范圍：-40℃~125℃
- 符合RoHS標準
3、恒流RGB LED驅動
推薦采用中微愛芯的AiP33091兩線串口共陰極32段9位恒流LED驅動。
AiP33091是一款點陣型LED驅動控制器，可以以恒流方式驅動共陰極LED點陣。電路提供9個GRID端口和32個SEG端口，可根據需要驅動多種尺寸的LED面板。電路可對單點進行256級PWM亮度調節。AiP33091電路內置2線串行通信接口、恒流控制模塊、顯示數據RAM、振蕩器等模塊。AiP33091可提LQFP48或QFN48封裝。
AiP33091主要特點如下:
- 驅動點陣大小: 最大9GRIDx32 SEG，共陰極LED點陣，GRID數可選。
- 整體亮度調節:
可通過軟件控制，選擇使用內部參考源設置恒流大小(默認模式)可通過軟件控制，選擇使用外部電阻設置恒流大小
軟件可調節全局恒流大小，全局64階的恒流控制
- 單點亮度調節
每點支持256級PWM形式的亮度調節
- 內置顯示數據存儲器(DDRAM)
- 通信接口:2線串行接口
- 內置時鐘模塊
- 內置上電復位模塊
- 內置睡眠模式實現低功耗待機
- 內置消隱功能
- 工作電壓:2.7V~5.5V
- 封裝形式:ELOFP48/QFN48
4、模擬開關
推薦采用中微愛芯的CD4051 8選1或CD4067 16選1模擬開關，具有產品性能穩定、高性價比等優勢。
