產品分類：國民技術
國民技術N32H487系列高性能單片機產品簡介
國民技術N32H487系列高性能單片機采用32bit ARM Cortex-M4F 內核，最高工作主頻240MHz，支持浮點運算和DSP指令，集成高達512KB嵌入式Flash，192KB SRAM（包括 32KB CCM SRAM） + 4KB Backup SRAM，集成 4個12bit 4.7MspsADC、2個12bit DAC，集成 USB FS Device、USB FS OTG、U(S)ART、I2C、SPI、CAN-FD、Ethernet 等通信接口，支持 DVP 接口，支持SDIO、FEMC、xSPI 高速存儲接口，支持I2S音頻接口，支持多個高級定時器、通用定時器、基本定時器、低功耗定時器，內置密碼算法硬件加速引擎，支持AES/TDES、SHA、SM3、SM4、MD5 算法，支持 TRNG 真隨機數發生器，支持CRC16/32。
國民技術一級代理商深圳市綠都電子有限公司，可為您提供國民技術全系列芯片的技術支持和銷售服務，聯絡方式：0755-83777478，18688790400，[email protected]。
LOGO.png)
內核 CPU
― 內置 8KB 指令 Cache 緩存，支持 Flash 加速單元執行程序 0 等待
加密存儲器
― 160KB 通用 SRAM，支持奇偶校驗
― 4KB Backup SRAM，支持 ECC，可在 Standby 模式保持
― Stop0 模式： SRAM 保持，所有寄存器保持，RTC Run
― VBAT 模式：4uA 典型值，Backup SRAM 保持，所有備份寄存器保持，可選 RTC 使能
― 4MHz~32MHz 外部高速晶體
― 32.768KHz 外部低速晶體
― 支持 2 路時鐘輸出，可獨立配置時鐘源輸出時鐘
― 內部低速 RC 32KHz，+/-10%精度（全溫度范圍）
― 支持看門狗復位
最大支持 118 GPIOs
― 1 個 USB FS OTG 接口，內置 PHY
― 4 個 USART 接口/4 個 UART 接口，支持 ISO7816、IrDA、LIN，USART3/UART5/UART8 的 TX/RX 均可全部引腳映射
― 3 個 CAN-FD 總線接口，CAN 的 TX/RX 可以全引腳映射
― 1 個 DVP（Digital Video Port），支持 8/10/12/16 位數據
高性能模擬接口
― 2 個 12 bit DAC，每個 DAC 支持對芯片內 1 個輸出通道和對芯片外一個輸出通道，采樣速率 1Msps，支持帶 Buffer 和不帶
― 1 個溫度傳感器
― 1 個 xSPI 接口，支持 1/2/4/8 位數據寬度可配置，可用于外擴 SRAM、PSRAM 和 Flash，支持 XIP
電機控制用數學函數硬件加速器 Cordic
內置濾波算法加速器 FMAC，支持 FIR、IIR 濾波
RTC 實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒，支持內外部時鐘校準
定時計數器
― 10 個 16 位通用定時器(GTIM1~10)：
? - GTIM8~10，最高控制精度 4.16ns，每個定時器多達 4 個獨立通道，每個通道都支持輸入捕獲、輸出比較、PWM 生成和單脈沖模式輸出，僅通道 1 支持帶死區互補輸出，支持剎車輸入；
― 2 個 16bit 低功耗定時器，可在 Stop0、Standby 模式下工作
編程方式
― 支持 SWD/JTAG 在線調試接口
― Flash 存儲加密，多用戶分區管理（SMPU）
― 支持寫保護（WRP），多種讀保護（RDP）等級（L0/L1/L2）
― TRNG 真隨機數發生器、CRC16/32 運算
― 支持防拆監測
― 工作電壓范圍：1.8V~3.6V
― ESD：±4KV（HBM 模型）, ±1KV（CDM 模型）
― LQFP64(10mm x 10mm)
― LQFP144(20mm x 20mm)
N32H487REL7, N32H487VEL7, N32H487QEL7, N32H487ZEL7
三、N32H487與ST意法半導體MCU的替換關系
N32H487系列單片機可以P2P替換STM32F407、STM32F417、GD32F407、GD32F427等系列單片機，更多型號替換關系請聯絡我們。
STM32F407RET6, STM32F407VET6, STM32F407ZET6STM32F407RGT6, STM32F407VGT6, STM32F407ZGT6
STM32F417RGT6, STM32F417VGT6, STM32F417ZGT6GD32F407RET6, GD32F407VET6, GD32F407ZET6
GD32F407RGT6, GD32F407VGT6, GD32F407ZGT6
GD32F27RET6, GD32F427VET6, GD32F427ZET6
GD32F427RGT6, GD32F427VGT6, GD32F427ZGT6

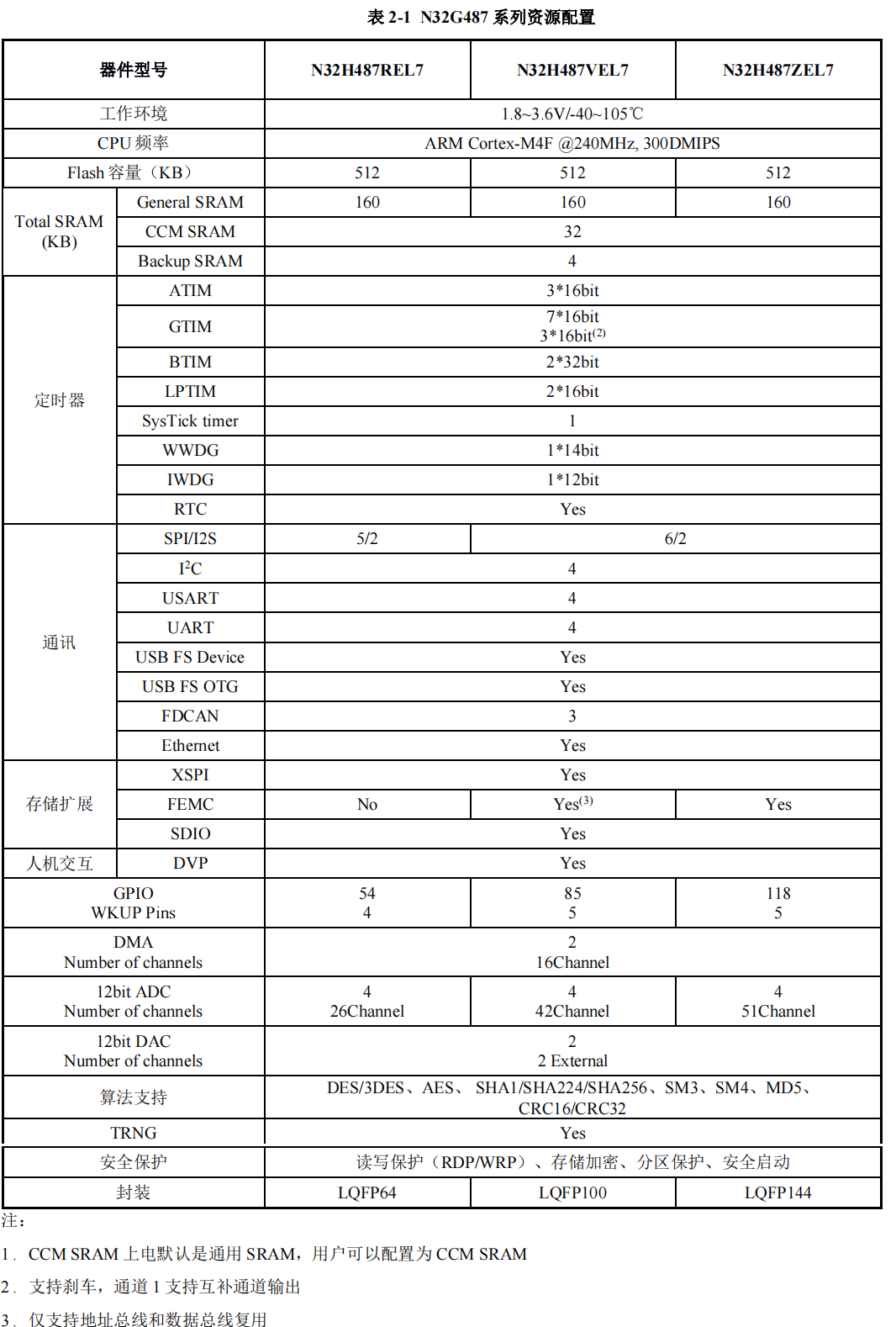

四、N32H487系列單片機資源配置
更多詳細技術資料及技術支持，請聯絡國民技術授權代理商綠都電子www.www.gfxnxe.cn [email protected]。
