基于國民技術單片機和昆泰芯霍爾芯片的智能升降桌方案
智能升降桌可以通過電動機驅動供用戶調整桌面的高度，為用戶提供更加舒適的學習和工作環境。依托內置的多種傳感器及單片機處理器，升降桌可以提供自動升降、多檔高度調節、軟啟動和軟停止、安全保護、智能記憶、數據統計、坐姿提醒、休息提醒等功能。用戶可以通過按鍵、遙控或者手機App來控制桌子的高度調整。
本智能升降桌方案基于國民技術32位單片機N32G455CCL7和BLE SOC芯片N32WB031KEQ6，位置傳感器采用昆泰芯的KTH1631FU-ST3鎖存霍爾芯片。
深圳市綠都電子有限公司是國民技術和昆泰芯的一級代理商，可為您提供技術支持和芯片訂購服務，歡迎聯絡垂詢，聯絡方式：0755-83777478,18688790400,[email protected]
一、智能升降桌整體方案

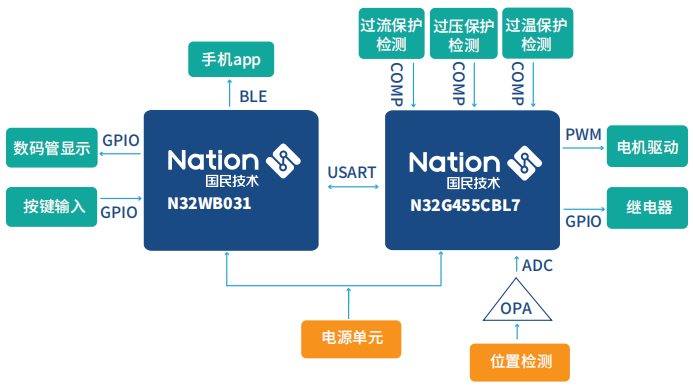

本方案采用N32G455CCL7主控單片機，連接電機驅動、繼電器、位置傳感器、電源保護等。采用BLE SOC N32WB031KEQ6與手機APP通訊，同時通過IO口進行按鍵輸入及數碼管顯示驅動。
1、N32G455CCL7單片機產品規格
國民技術N32G455CCL7系列微控制器產品采用高性能32位ARM Cortex?-M4F內核，集成浮點運算單元（FPU）和數字信號處理（DSP），支持并行計算指令。最高工作主頻144MHz，集成256KB加密存儲Flash，并支持多用戶分區管理，144KB SRAM。內置一個內部高速AHB總線，兩個低速外設時鐘總線APB及總線矩陣，最多支持80個通用I/Os。提供豐富的高性能模擬接口，包括4個12位5Msps ADC，最多支持38個外部輸入通道，2個1Msps 12位DAC，4路獨立的軌對軌運算放大器，最多7個高速比較器。同時提供多種數字通信接口，包括7個U(S)ART、4個I2C、3個SPI、2個I2S、1個QSPI、1個USB 2.0設備、2個CAN 2.0B、1個SDIO通信接口，內置密碼算法硬件加速引擎，支持多種國際及國密算法硬件加速。
2、N32WB031KEQ6 BLE SOC產品規格
N32WB031KEQ6系列藍牙芯片是國民技術新一代高性能、超低功耗的藍牙5.1芯片，采用32位ARM Cortex?-M0內核，最高工作主頻64MHz，片上集成48KB SRAM，512KB Flash。N32WB031KEQ6集成先進的BLE5.3射頻收發器，符合藍牙BLE5.3規范，可配置為標準的1Mbps BLE模式，2Mbps增強BLE模式，125kbps BLE遠程模式(S8)，500kbps BLE遠程模式(S2)。在BLE 1M或2M模式下，支持AOA(到達角)和AOD(離去角)，支持RSSI(接收器信號強度指示)，支持主從角色，支持多連接，支持?jǐn)?shù)據包長度擴展，支持KEYSCAN，IRC，10位1.33Msps ADC(可配置為16位16Ksps), 支持模擬MIC輸入，PGA放大，支持基本、通用、高級TIMER，RTC，WWDG，IWDG，LPUART，USART，SPI，I2C等外設。
二、位置傳感檢測方案

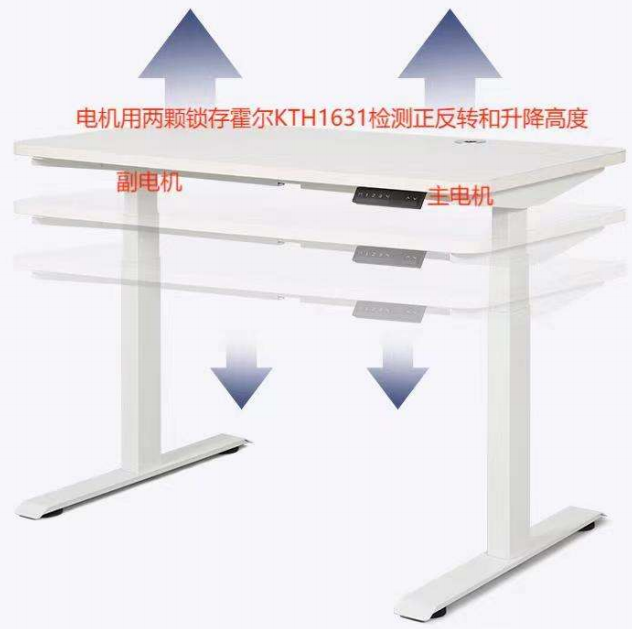

本方案采用昆泰芯鎖存霍爾KTH1631FU-ST3 用于檢測升降電機的正反轉和升降高度。
-工作頻率：40000Hz
-檢測閾值：22GSGS
-磁場閾值穩定
-性價比高
-磁仿真技術支持
