國民技術單片機燒錄工具指南
國民技術32位單片機支持在線燒錄和離線燒錄。IAP升級的燒錄方式在此不做說明，其實現方式可參考相關的應用筆記。
國民技術單片機分為在線燒錄分ISP和ICP兩種方式：
2、ICP燒錄主流的接口為SWD和JTAG，目前國民支持NSLINK、JLINK、ULINK燒錄器（不支持ST-LINK）。
下面將列舉Nations MCU Download Tool上位機、NSLINK、JLINK以及NS-LINK-Pro來說明上述幾種燒錄方式。
更多的技術支持服務及芯片購買等事宜，請聯絡國民技術一級代理商深圳市綠都電子有限公司，聯絡方式：0755-83777478，18688790400。
一、Nations MCU Download Tool
2、 接 MCU 的 USB 接口或者 MCU 的串口（PA9 PA10）;
注意：

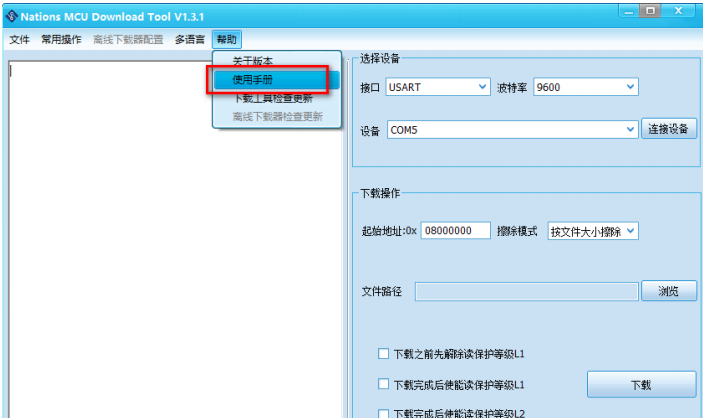

1、 工具支持在線更新，詳細的使用說明可參考《Nations MCU 下載工具用戶手冊》：
3、 如果 BOOT0 引腳電平不方便更改，也可通過軟件方式跳轉到 BOOT（參考相關例程）；

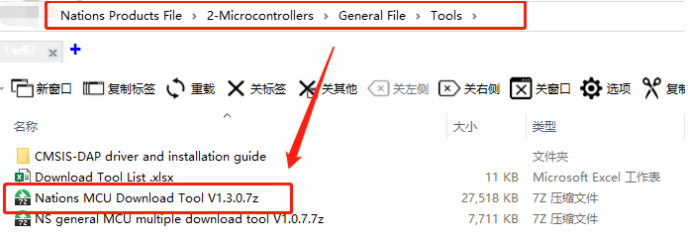

5、 如果是希望通過該方式進行量產，同級目錄下有多路下載工具：
6、 雖然該系列的USB外設支持無晶振模式，但在用USB接口做ISP燒錄時，需要外接HSE，否則接口無法識別，HSE頻率的選擇可參考2.1.3章節；
二、NSLINK燒錄

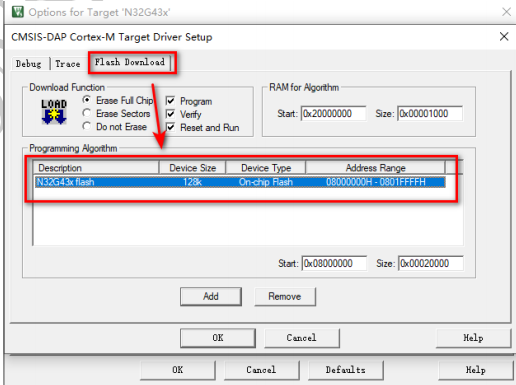

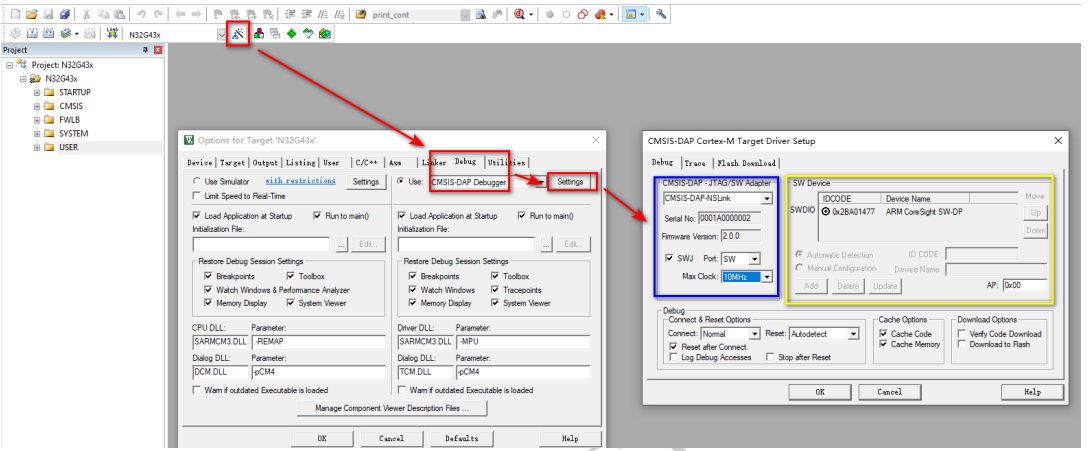

2、 選擇 CMSIS-DAP Debugger，然后點擊“Settings”。在硬件連接正常的情況下，可以看到燒錄器（如藍框）和 MCU（如黃框）；
注意：
2、 如果圖 3.8 黃框中沒有顯示，說明燒錄器連接 MCU 有異常，除了硬件連接可能有問題，還有可能是 SWD 口被復用或者進入了低功耗模式（恢復手段參考 2.2 章節）；

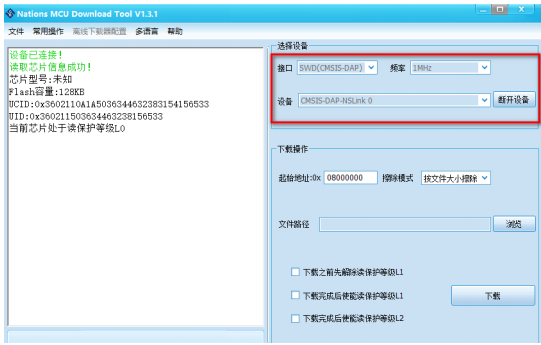

3、亦可通過 NSLINK 用上位機進行擦除燒錄：
4、 有些電腦環境可能不會自動安裝 NSLINK 驅動（WIN7 居多），此時可以手動安裝驅動，驅動文件及安裝說明的下載路徑為：
三、 JLINK燒錄

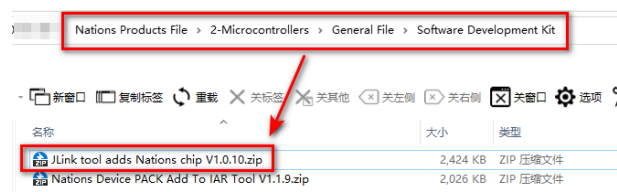

在使用 JLINK 之前，需要在 JFLASH 中添加國民芯片型號，有相應的添加指導文檔：《JLink tool addsNations chip》，文件路徑為：
以 KEIL 為例，在第一次打開工程選擇用 JLINK 燒錄調試時，添加完成之后，則可正常在 KEIL 里面選擇到相應的 MCU 型號燒錄以及通過 JFLASH 進行燒錄。
四、 NS-LINK-Pro燒錄

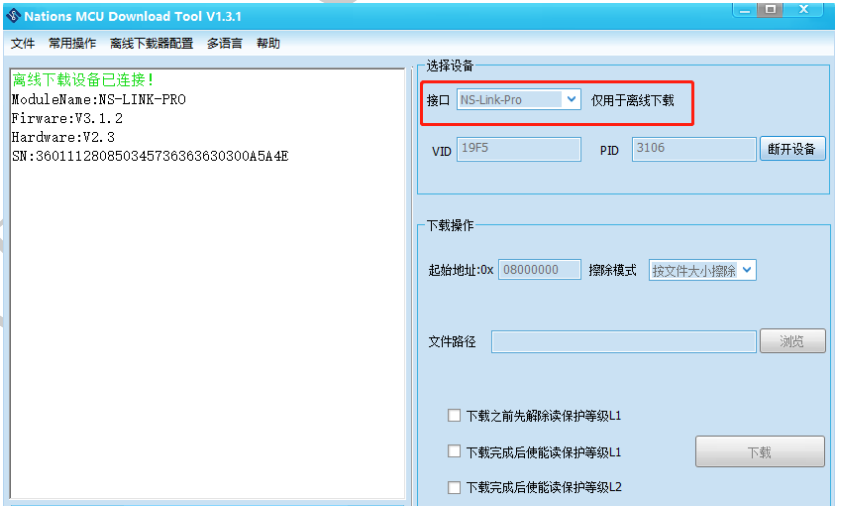

關于NS-LINK-Pro，也是通過Nations MCU Download Tool來配置與使用的：
NS-LINK-Pro具體的使用說明也是參考《Nations MCU 下載工具用戶手冊》，且NS-LINK-Pro亦可用于在線燒錄調試，使用方式與NS-LINK相同。
五、第三方離線燒錄器
