國民技術Nationz單片機DMA與通道映射關系
DMA（Direct Memory Access）直接存儲器訪問，是MCU的一個外設，它的主要功能是在不占用CPU資源的狀況下搬運數據，通過DMA來傳輸數據，CPU可同時在處理其它數據，類似于CPU的多線程原理，DMA功能可以大大提升單片機的運行效率。
本文檔分別對N32G03X/N32G43X、N32G457的DMA通道映射關系進行說明，便于開發者快速理解DMA與通道映射關系，更多的詳細配置請參閱應用手冊及SDK文檔。
更多國民技術單片機的開發資料、開發板、技術支持、免費樣品、芯片訂購事宜，請聯絡國民技術代理綠都電子，聯絡方式：0755-83777478，18688790400，[email protected]
N32G030系列MCU：N32G030F6U7, N32G030F6S7, N32G030K6L7, N32G030K6Q7, N32G030K6Q7-1, N32G030K8L7, N32G030C8L7, N32G030C8T7, N32G030F8S7
N32G031系列MCU：N32G031F6U7, N32G031F6S7, N32G031K6L7, N32G031K6Q7, N32G031K6Q7-1, N32G031F8U7, N32G031F8S7, N32G031K8L7, N32G031K8Q7, N32G031K8Q7-1, N32G031C8L7
N32G430系列MCU：N32G430C6L7, N32G430K6L7，N32G430C6Q7, N32G430K6Q7, N32G430G6Q7, N32G430F6Q7, N32G430F6S7, N32G430F6S7-1，N32G430C8L7, N32G430K8L7，N32G430C8Q7, N32G430K8Q7, N32G430G8Q7, N32G430F8Q7,N32G430F8S7, N32G430F8S7-1
N32G457系列MCU：N32G457RCL7, N32G457REL7, N32G457MCL7, N32G457MEL7, N32G457VCL7, N32G457VEL7, N32G457QEL7, N32G457RBL7, N32G457MBL7, N32G457VBL7, N32G457CBL7, N32G457CCL7, N32G457CEL7

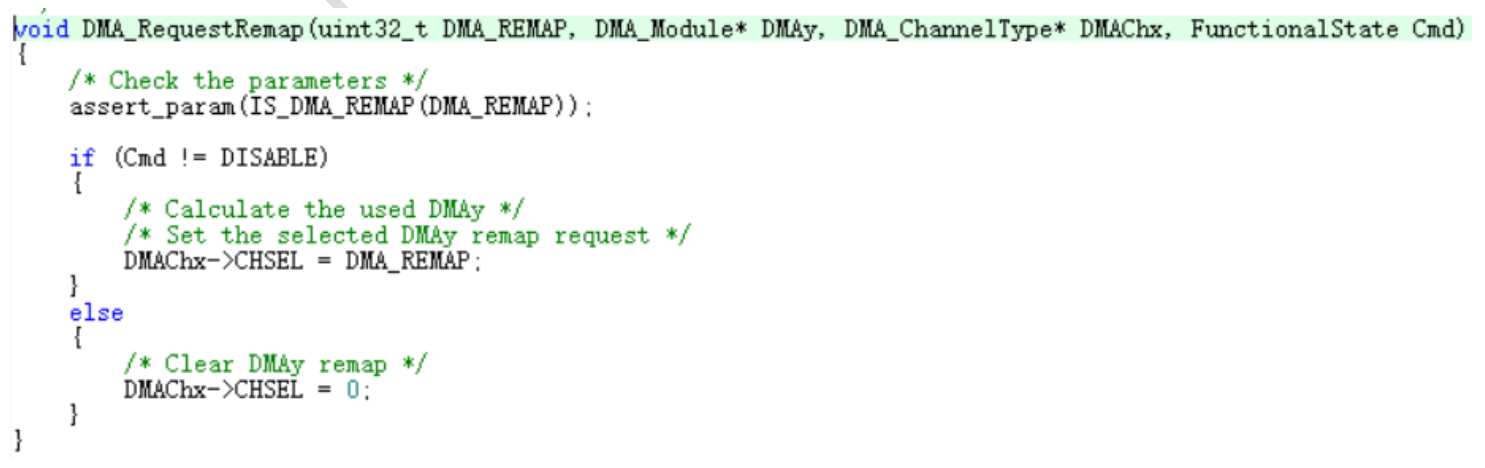

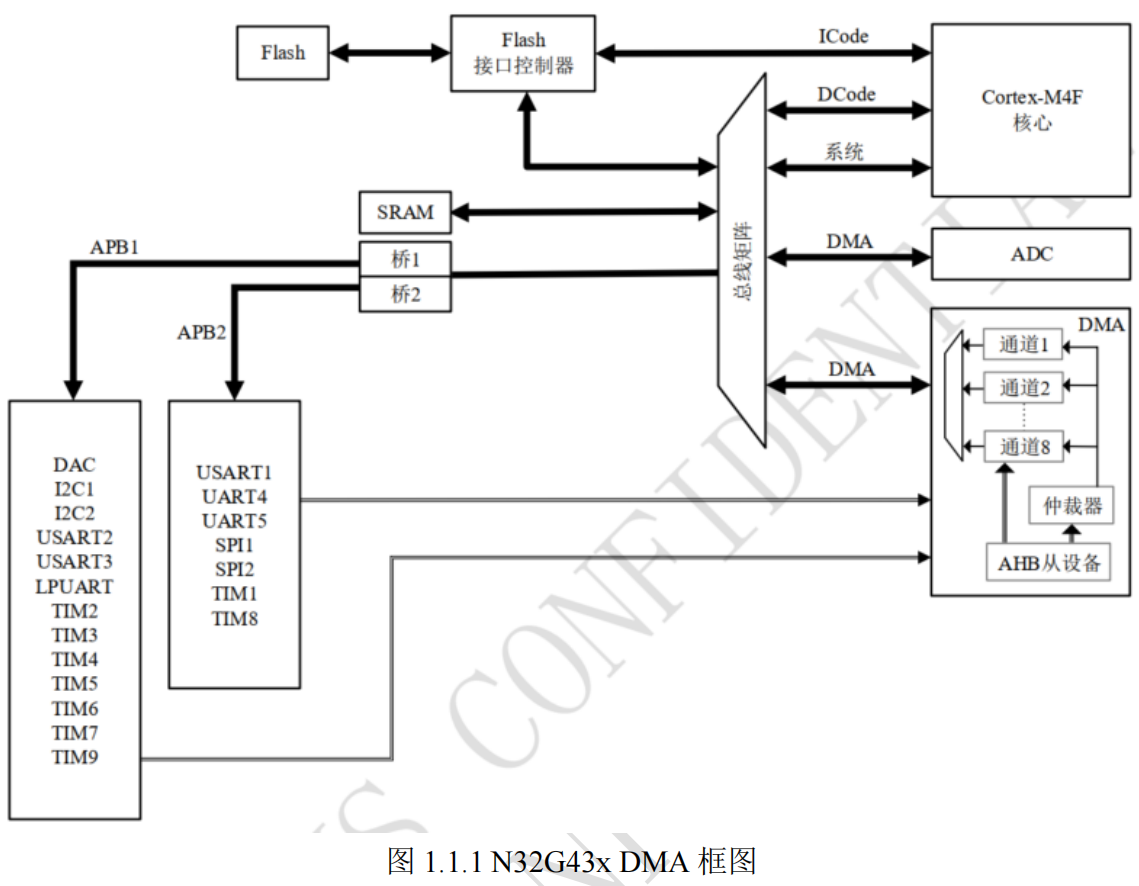

N32G03x：系統總共有 35個DMA外設請求?？蓮耐庠O（TIMx[x=1、8、3、6]、 ADC、 SPI/I2S、 SPI2、I2Cx[x=1、 2]、LPUART 和 USARTx[x=1、2]）獲得。DMA 控制器有5個獨立的通道，每個通道對應外設的請求可配置。通過配置 DMA 通道 x 通道選擇寄存器來實現。當某個通道 CH_CHSEL[5:0]=NUM，則該通道選擇 Ch [NUM] 對應的外設請求。N32G43x：DMA 控制器接收到從外設產生的63個請求，每個請求都有對應的響應握手信號。外設的DMA 請求，可以通過設置相應外設寄存器中的控制位，被獨立地開啟或關閉。不同外設的請求通過用戶配置輸入到 DMA 某個通道，具體見寄存器描述。選擇 DMA 通道時，可與外設隨意對應，注意除了正常 DMA 初始化操作，還需要加 DMA_RequestRemap。
1.2 功能
1.2.1 仲裁器
N32G03x 的 DMA 控制器有 5 個通道，N32G43x 的 DMA 控制器有 8 個通道。每個通道對應不同的外設的DMA 請求。雖然每個通道可以接收多個外設的請求，但是同一時間只能接收一個，不能同時接收多個。通道默認情況下幾個通道軟件優先級相同，優先級都為 0，硬件邏輯通道號越小優先級越高。仲裁器根據通道請求的優先級來啟動外設/存儲器的訪問。優先權管理分 2 個階段：
? .最高優先級
? .中優先級
? .低優先級
1.2.2 通道配置過程
下面是配置 DMA 通道 x 的過程（x 代表通道號）：
1. 在 DMA_PADDRx 寄存器中設置外設寄存器的地址。發生外設數據傳輸請求時，這個地址將是數據傳輸?shù)脑椿蚰繕恕?/span>
3. 在 DMA_TXNUMx 寄存器中設置要傳輸?shù)臄?shù)據量。在每個數據傳輸后，這個數值遞減。
4. 在 DMA_CHCFGx 寄存器的 PRIOLVL[1:0]位中設置通道的優先級。
6. 設置 DMA_CHCFGx 寄存器的 CHEN 位，啟動該通道。
一旦啟動了 DMA 通道，它即可響應連到該通道上的外設的 DMA 請求。當傳輸一半的數據后，半傳輸標志（HTXF）被置 1，當設置了允許半傳輸中斷位（HTXIE）時，將產生一個中斷請求。在數據傳輸結束后，傳輸完成標志（TXCF）被置 1，當設置了允許傳輸完成中斷位（TXCIE）時，將產生一個中斷請求。
1.2.3 初始化配置通道映射

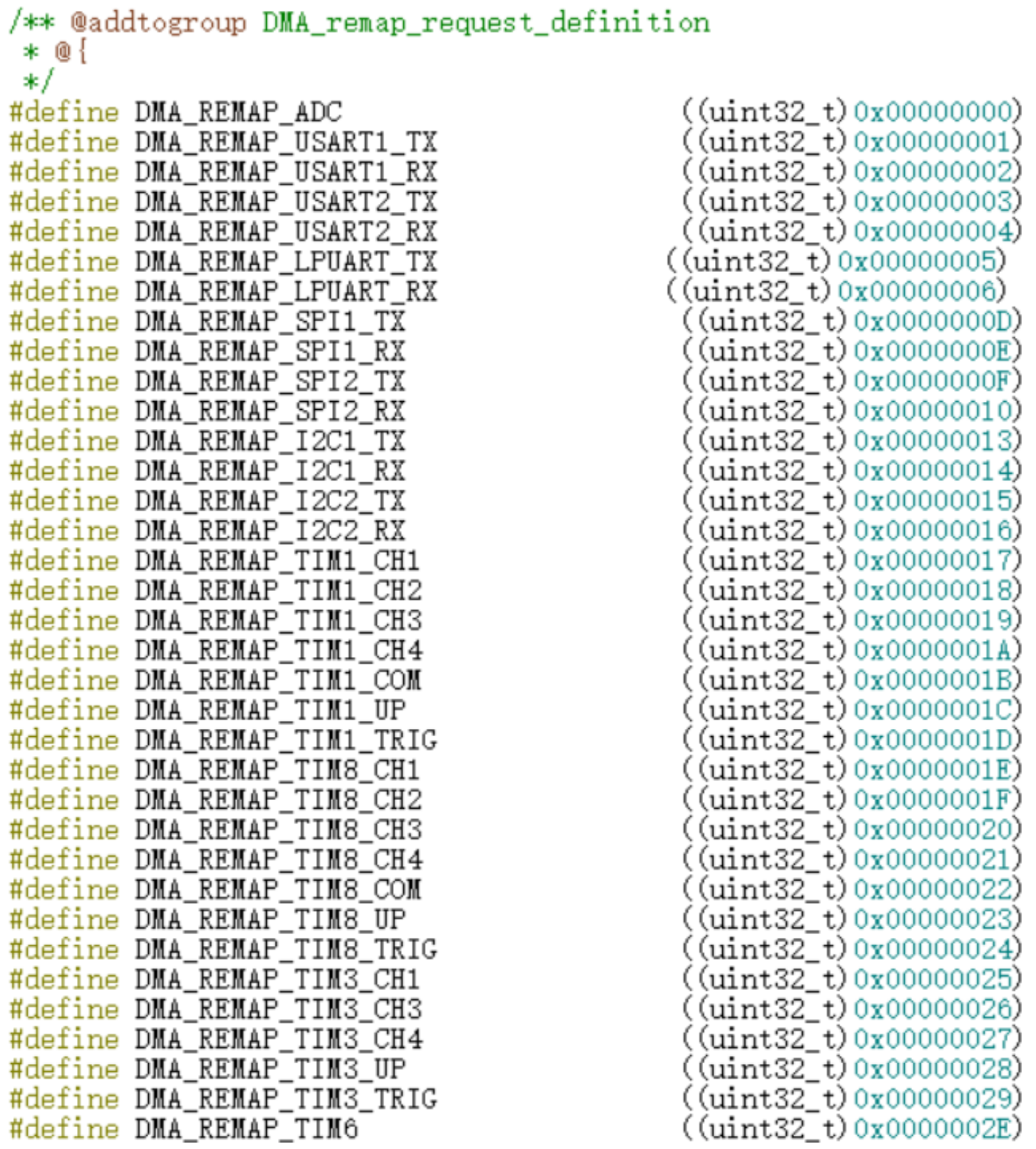

其 中 選 擇 使 用 的 外 設 時 ， 進 入 n32g031_dma.h 即可看到 所 有 的 映 射 外 設 。
使用例子：

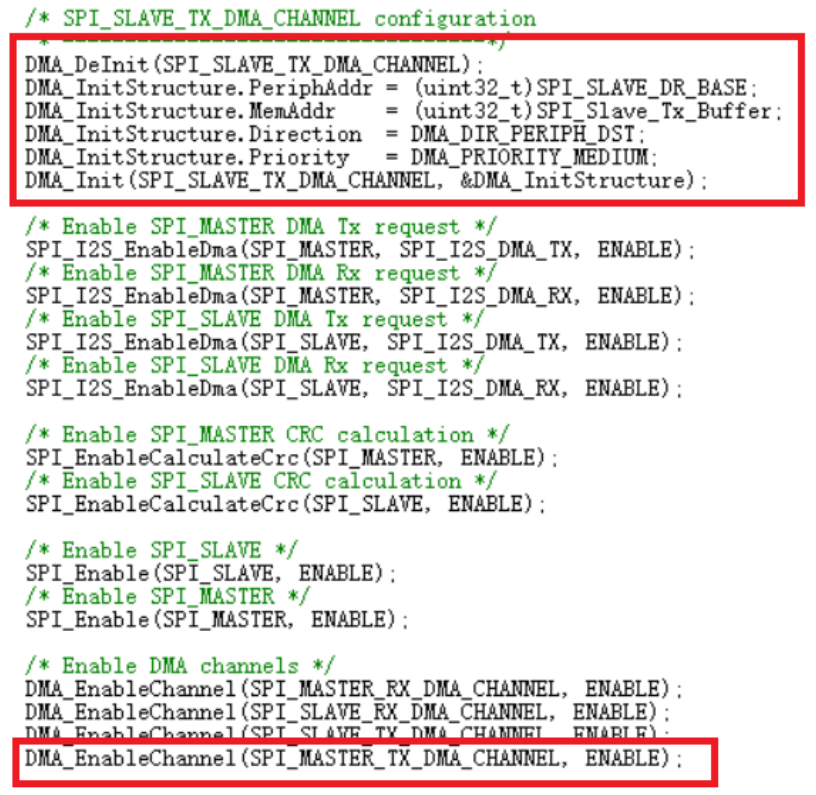

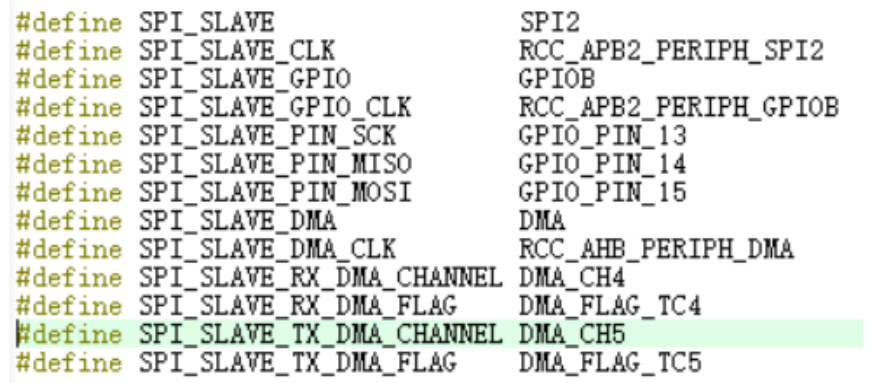

配置外設對應到 DMA 的哪個通道是 DMA 初始化、DMA_RequestRemap 中的 xxx_DMA_CHANNEL 參數位置，定義如下，自行選擇 DMA 通道。
2 N32G45x
2.1 映射請求

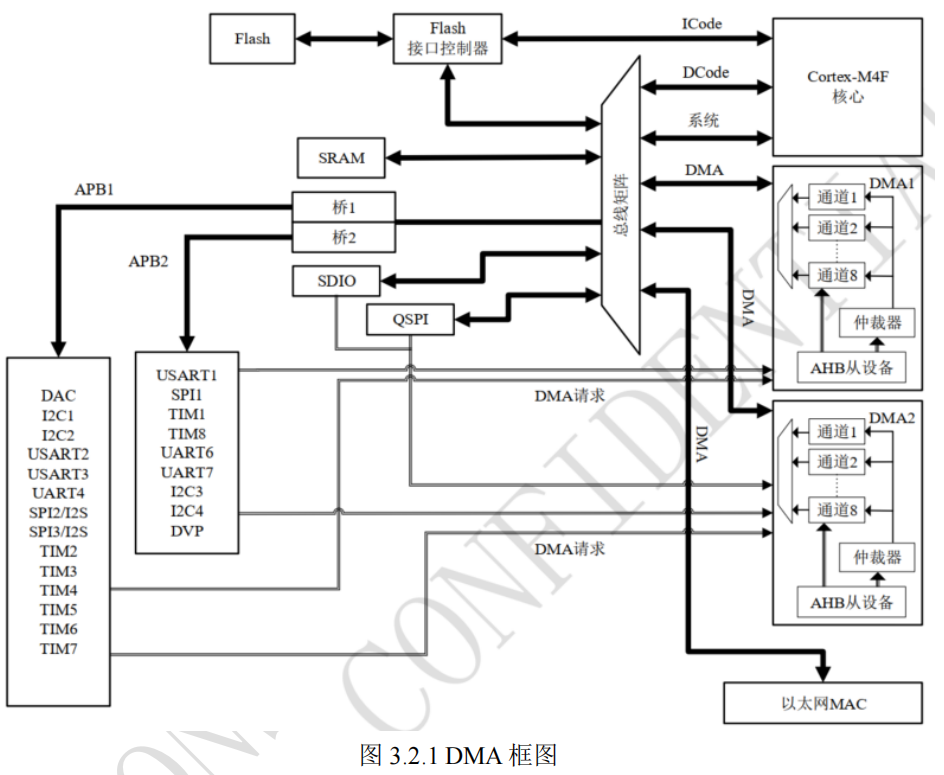

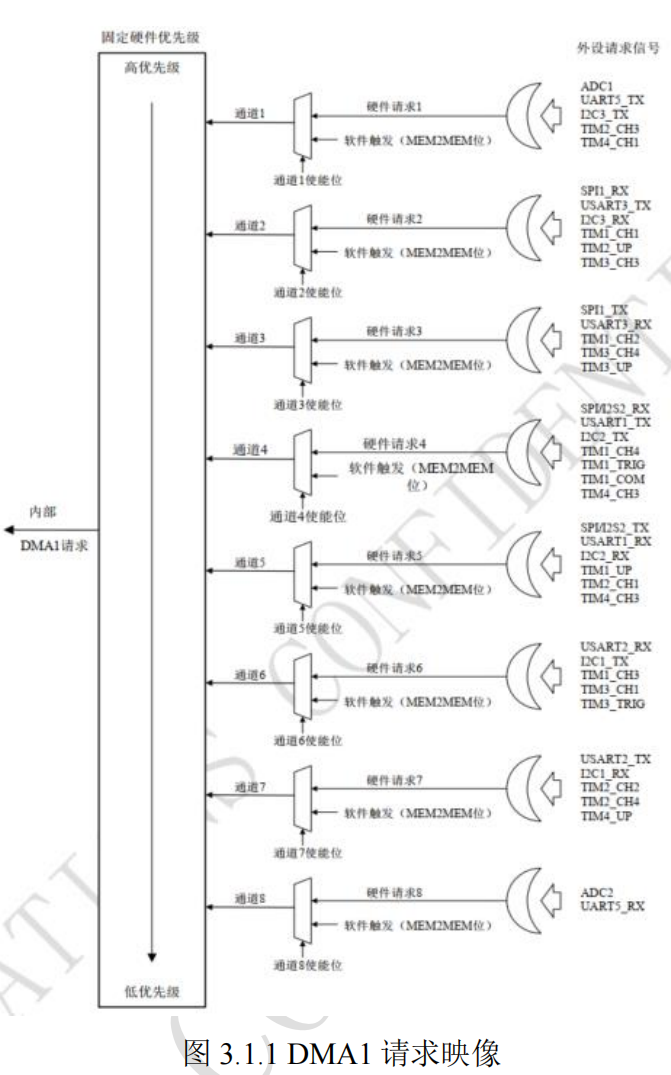

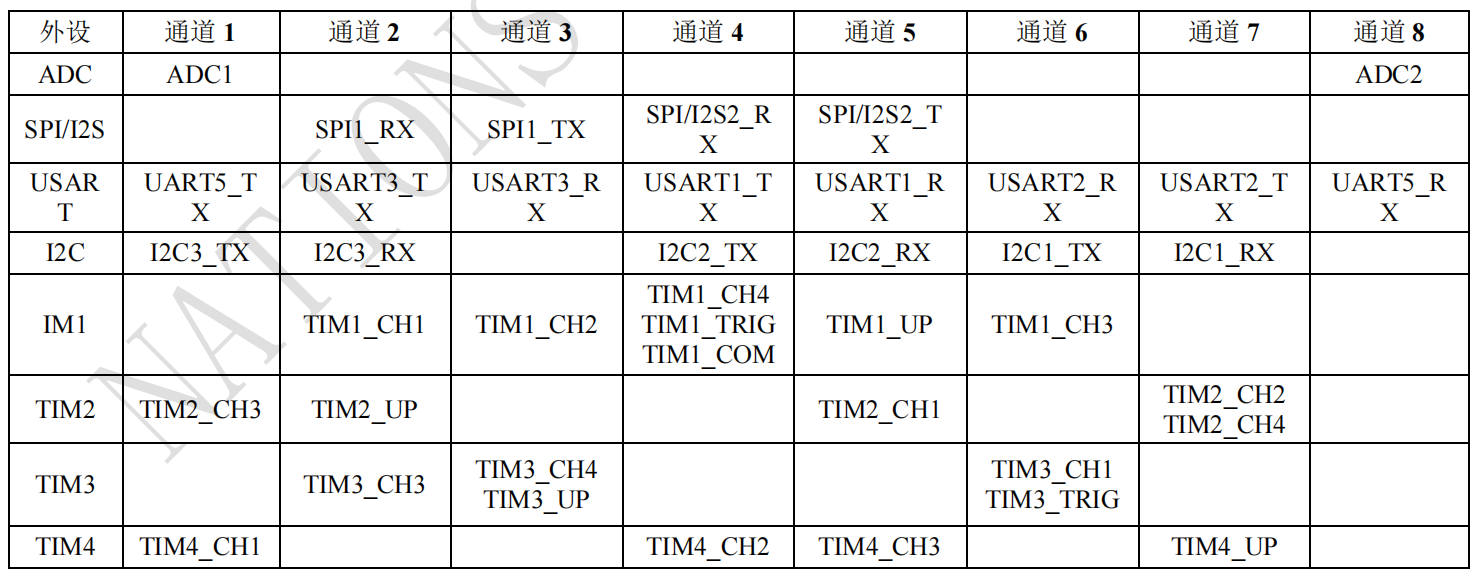

DMA1 控制器的 8 個通道可從外設（TIMx[x=1、 2、 3、 4]、 ADCx[x=1、 2]、 SPI1、 SPI/I2S2、I2Cx[x=1、2、 3]、 UART5 和 USARTx[x=1、 2、 3]）獲得的 8 個獨立的請求，通過邏輯或輸入到 DMA1 控制器，參見下圖的 DMA1 請求映像。根據通道優先級，同一時間只有一個請求有效。通過配置對應外設的寄存器，每個外設的 DMA 請求均可以獨立的開啟或關閉。下表為外設對應的輸入請求通道：

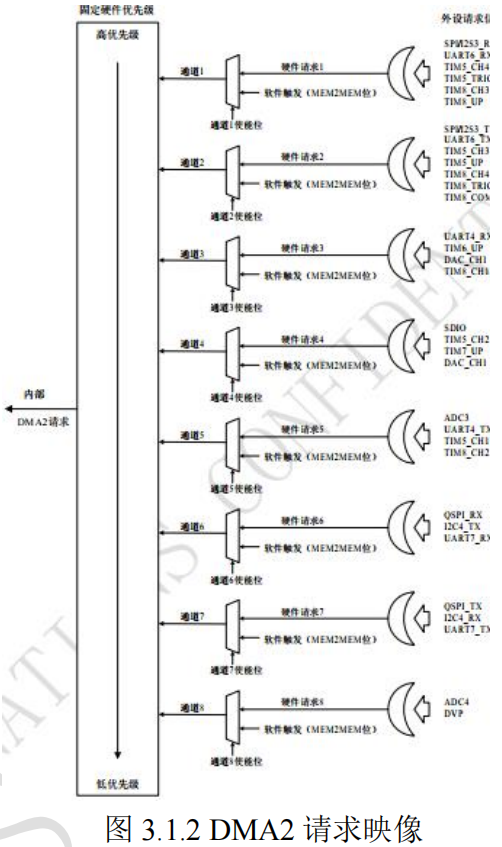

DMA2 控制器的 8 個通道可從外設（TIMx[x=5、 6、 7、 8]、 ADCx[x=3、 4]、 SPI/I2S3、 UARTx[x=4、6、 7]、QSPI、 DVP、 DAC 通道 1、 2 和 SDIO）獲得的 8 個獨立的請求，通過邏輯或輸入到 DMA2 控制器，參見下圖的 DMA2 請求映像。根據通道優先級，同一時間只有一個請求有效。通過配置對應外設的寄存器，每個外設的 DMA 請求均可以獨立的開啟或關閉。
2.2 功能
2.2.1 仲裁器
DMA 仲裁器用來處理多個通道同時發起訪問請求的情況，根據每個通道的優先級來決定響應哪一個通道請求。優先等級判斷包括軟件和硬件兩種方式：
? .最高優先級
? .中優先級
? -硬件方式：當請求通道的軟件優先級相同，則編號低的通道優先級高。例如：通道 1 和通道 2 配置為相同的軟件優先級，則通道 1 的優先級更高。
2.2.2 通道配置過程
下面是配置 DMA 通道 x 的過程（x 代表通道號）：
2. 在 DMA_MADDRx 寄存器中設置數據存儲器的地址。
3. 在 DMA_TXNUMx 寄存器中設置要傳輸?shù)臄?shù)據量。在每個數據傳輸后，這個數值遞減。
5. 在 DMA_CHCFGx 寄存器的 PRIOLVL[1:0]位中設置通道的優先級。
6. 設置 DMA_CHCFGx 寄存器的 CHEN 位，啟動該通道。
一旦啟動了 DMA 通道，它即可響應連到該通道上的外設的 DMA 請求。傳輸過程中，當數據傳輸一半時HTXF 被置一，當數據傳輸完成后 TXCF 被置一，當傳輸錯誤時 ERRF 被置一。這三個標志可通過開啟對應中斷使能共用一個獨立中斷資源。
2.2.3 初始化配置通道映射代碼
選擇通道時注意通道對應的外設，多個外設不要同時配置到同一個通道。
2、N32G45x 中相同 DMA 同一個通道不可同時使用，比如 DMA1 中，通道 2 內功能不可同時使用。
4、同一個通道同時配置了多個外設，系統會以最后一次配置為準。
5、此應用筆記有配套 Excel 表，可快速查找外設對應通道號。
