無錫中微愛芯AiP74HC164 AiP74HCT164 8位串入并出移位寄存器產品規格書
無錫中微愛芯代理商綠都電子，庫存充足價格優秀，為您提供技術支持和免費樣品，歡迎來電垂詢，聯絡方式:0755-83777478, [email protected]
AiP74HC/HCT164產品規格書下載地址：點擊下載
1、產品簡述
AiP74HC/HCT164是一個 8 位串行輸入/并行輸出移位寄存器。該電路具有兩個串行數據輸入(DSA 和DSB)，八個并行數據輸出(00~07)。數據通過 DSA 或 DSB 串行輸入，并且任何一個輸入都可以看作是高申平有效的使能，以便通過另一輸入端輸入數據。數據在時鐘 (CP)輸入上升沿時移位。當復位輸入(MR)上為低電平時，寄存器清零并強制所有輸出為低電平，不受其他輸入影響。輸入包括鉗位二極管。這樣就可以使用限流電阻將輸入接口連接到超過 Vc的電壓。
2、AiP74HC/HCT164量產型號：
AIP74HC164DA14.TB DIP14
AiP74HCT164DA14.TB DIP14
AiP74HC164SA14.TB SOP14
AiP74HCT164SA14.TB SOP14
AP74HC164TA14.TB TSSOP14
AIP74HCT164TA14.TB TSSOP14
AiP74HC164TA14.TB TSSOP14
AiP74HCT164TA14.TB TSSOP14
AiP74HC164TA14.TB TSSOP14
AP74HCT164TA14.TB TSSOP14
AiP74HC164TA14.TB TSSOP14
AIP74HCT164TA14.TB TSSOP14
AP74HC164SA14.TR SOP14
AiP74HCT164SA14.TR SOP14
AiP74HC164TA14.TR TSSOP14
AiP74HCT164TA14.TR TSSOP14

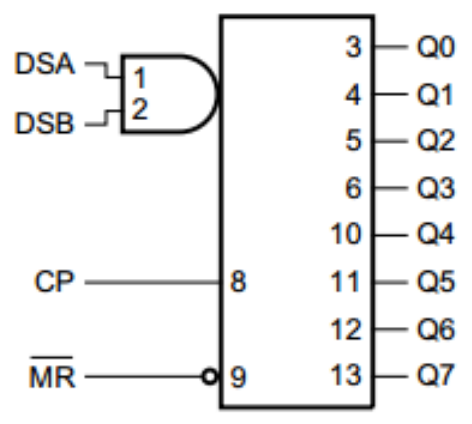

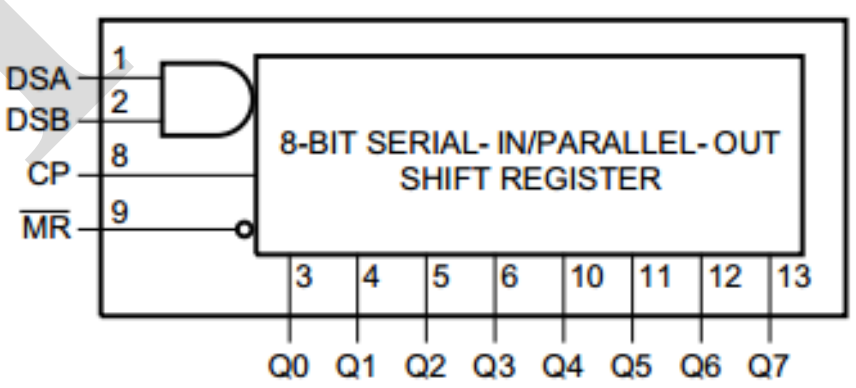

3、AiP74HC164 AiP74HCT164邏輯符號和邏輯框圖如下
4、AiP74HC164 AiP74HCT164主要特點如下:
輸入電平:AiP74HCT164: TTL 電平
門控串行數據輸入
異步復位
工作環境溫度范圍: -40C~+105C
封裝型式: DIP14/SOP14/TSSOP14
